Печка в палатку для зимней рыбалки для обогрева: как сделать своими руками, виды моделей на газу, на дровах, мини, парафиновые и иные

Даже в лесу можно ночевать с комфортом! Сухотрубная система: «печка» для палатки своими руками

В походе палатка становится убежищем от непогоды. Она спасает от влаги и ветра, но в мороз даже хороший спальный мешок не спасёт от холода.

Поэтому любители кочевого отдыха придумывают различные мобильные системы отопления.

Виды отопления для палаток

Какие задачи должен решать обогрев:

1. Обогрев и освещение палатки в умеренный мороз без обеспечения сна. Идеально для рыбаков — чтобы лунки не замерзали. Подойдут системы открытого огня — газовая горелка, многофитильная свеча в кожухе из консервной банки, керосиновый фонарь «летучая мышь» с теплообменной насадкой. Некоторые рыбаки используют каталитические обогреватели — одноразово заправленные химические на алюминиевых квасцах (не дают значительного повышения тепла).

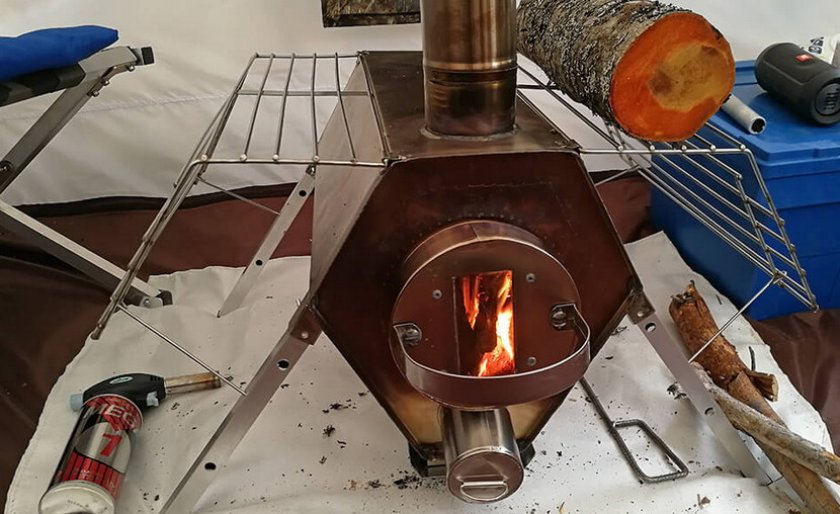

Фото 1. При установке металлической печки в палатке необходимо позаботиться о безопасном дымоходе.

1. Обогрев ночёвок во время коротких походов. Подойдёт массивная металлическая печь из нержавейки, газовый инфракрасный обогреватель с дымоходом.
2. Обогрев палаток на дровах при длительных походах. Главные характеристики — лёгкость, надёжность, отсутствие угарного газа, возможность использовать местное топливо.
3. Обогрев палаток в экстремальных условиях горных перевалов. Главное здесь — лёгкость и эффективность. Отлично подойдут газовые горелки с туристическим баллоном на 5 литров.

Внимание! Проблема угарного газа — главное, на что стоит обратить внимание! Всего три вдоха ведут к тяжёлому отравлению, потере сознания и смерти! Не пренебрегайте здравым смыслом в угоду сиюминутного комфорта.

Отопление палатки в зависимости от расположения топки может быть внутренним и наружным.

• Внутреннее отопление требует удаления продуктов горения, а также размещения печи в тесном пространстве.
• Внешнее отопление — передача температуры от источника горения до палатки без примеси угарного газа.

Можно ли установить печь-экономку?

Для небольшого зимнего похода подойдёт печь-буржуйка из тонкостенной стали. Она отопит большую палатку, а транспортирование тяжёлой печки зимой облегчает применение санок или волокуши.

Она состоит из топки и дымохода. Дверца топки должна обеспечивать регулирование интенсивности горения, вся конструкция должна быть герметичной.

Корпус печи сильно нагревается. С одной стороны — плюс, используется в качестве походной плиты для нагрева чайника или еды. Минус — опасность пожара. Стенка палатки близ печки должна быть обшита фольгоизолом, клапан на выходе из дымохода лучше выполнить из термостойкой ткани — пожарного рукава или костюма пожарного.

Устанавливать и топить такую печь просто — устанавливаются выдвижные ножки, пропускается через клапан на крыше дымоход, закладываются дрова.

Минус — малое время автономной работы, возможность обратного дымления при подбрасывании дров и сильном ветре, искры из трубы при сильном пламени, относительно большой вес.

Эффективное топление сухотрубной системой. Чертеж

Оригинальным и испытанным способом отопления может служить сухотруб, проложенный через костёр «финская свеча». Если палатка большая, можно пропустить трубу в костёр или тлеющую угольную яму. Этот способ только набирает популярность, но выигрывает у прочих простотой, эффективностью, безопасностью и транспортабельностью.

Фото 2. Чертеж отопления палатки при помощи сухотрубной системы. Холодный воздух движется через трубу, по пути нагреваясь от костра.

Особенности изготовления печи для палатки своими руками

Летом наличие печи в палатке для людей, ведущих полевой образ жизни, необязательно, а с осени до весны – суровая необходимость. Здесь важно не только приготовить, например, кашу, но и обогреться. Спальник и термобелье, палатка для зимних условий, конечно, могут выручить, но рано или поздно возникнет необходимость выйти из спального мешка, а это означает потерю с трудом накопленного за время лежания тепла.

Когда на улице ниже -10 градусов, то никакое утепление не поможет, так как человек замерзнет без дополнительного обогрева. Если тратиться на покупку готовой буржуйки нет желания или возможности, то такую печку легко сделать своими руками.

Требования

Печь, в том числе и самодельная, должна быть легкой, экономной, работать даже на дереве и углях, не вынуждая туриста покупать спирт, солярку или иной нефтепродукт либо искать пластиковый мусор для сжигания, дающий весьма едкий и коптящий дым.

Конструкция

Главное – это то, что конструкция должна быть из металла. Лучшим выбором в качестве основного материала является пожаробезопасная нержавеющая сталь, которая не загрязняет воздух в палатке продуктами горения, что привело бы к удушению во время сна. Оптимальный вариант – печка с дымоходом. Топка обязательно должна стоять на ножках и находиться на теплоизолирующей подставке.

Печка без дымохода приведет к тому, что хозяин может угореть.

Искрогашение и КПД

Опционально буржуйка или щепочница может иметь дымоход-змеевик, в котором образующиеся искры, поднимающиеся вверх, успевают угаснуть. Если горячая искра упадет на крышу палатки, то может прожечься дырка, что поставит под вопрос ночевки и привалы при внезапном затяжном или проливном дожде.

Если искрогасителя в конструкции нет, то нужно устанавливать трубу так, чтобы она выходила не через крышу палатки (вертикально), а через любую из ее стен (горизонтально). К тому же горизонтальная труба заметно улучшает обогрев воздуха внутри укрытия. Такой подход особенно актуален в морозные дни, когда каждый градус драгоценного нагрева на счету.

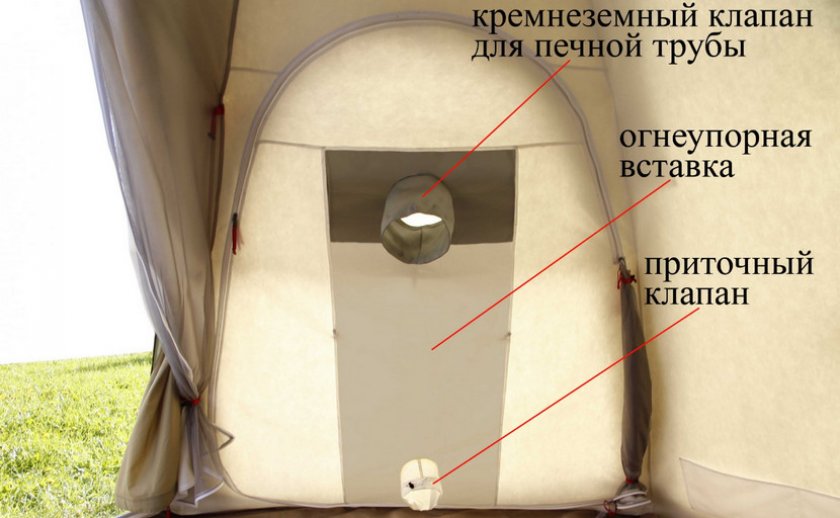

Палатка

Потолок, пол и стены палатки не должны поддерживать горение. Желательно приобрести укрытие, устойчивое к колебаниям температуры в течение суток до десятков градусов. Для дымохода в потолке или одной из стен палатки выходное отверстие обязательно должно быть изолировано жаростойкой вставкой, что не даст деформировать саму палатку.

Конструкция палатки должна иметь втяжные отверстия или окошки, которые при необходимости легко приоткрыть, пропуская внутрь свежий воздух – небольшая тяга для уверенного тления дров в печке жизненно необходима, иначе огонь в печке погаснет, и обитатель палатки лишится обогрева.

Палатка должна быть довольно вместительной, чтобы владелец с комфортом переночевал при теплящейся печке, когда собственным теплом уже не согреться, и при этом отсутствовала возможность во сне ногой случайно задеть и опрокинуть работающее отопительное устройство. Если есть сомнения, то лучше воспользоваться альтернативными способами, чтобы не отморозить руки и ноги. Например, можно поместить в спальник аккумулятор тепла.

Как собрать?

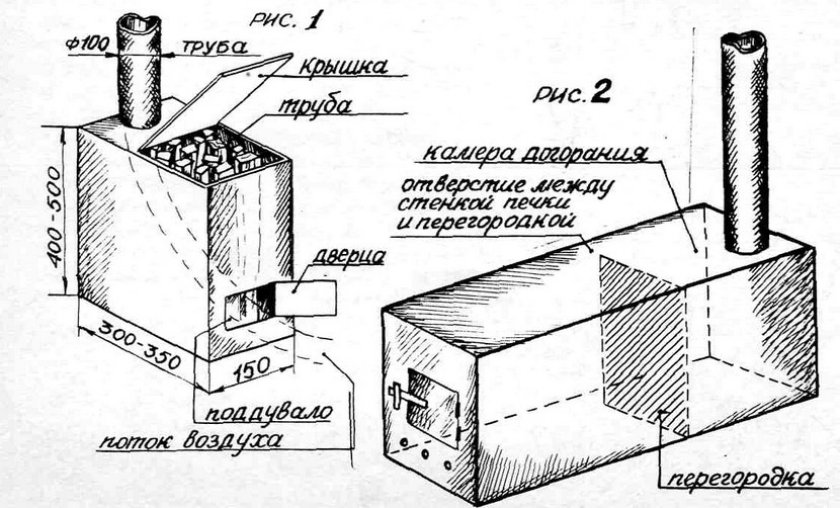

Самодельная походная буржуйка

Классическая дровяная мини-буржуйка – это топка с выхлопной трубой, конец которой выведен за пределы палатки. Сделать из простой печки-щепочницы буржуйку- «трансформер» можно, присоединив к ней разборный отсоединяемый дымоход. Нужно выбрать любой из имеющихся чертежей, рисунков и при необходимости пересчитать габариты элементов всей конструкции под свои потребности. Таким образом, можно в точности повторить выбранную схему на практике.

Щепочница

Для изготовления топки-щепочницы следует выполнить ряд действий, описанных ниже.

1. Нужно выбрать две жестяные консервные банки с диаметром 10 и высотой 6 см. В основном такие габариты есть у туристических кружек из нержавейки, диаметр которых может достигать 11 см.
2. Затем следует загнуть рваные края, оставшиеся после вскрытия, на обеих банках.
3. Используя любой металлический лист, например, обрезок кровельного листа, необходимо выкроить круг диаметром 30 мм с тремя длинными концами и согнуть эти концы под прямым углом.
4. После этого следует высверлить на дне банки отверстия диаметром 4 мм, сверяясь по загнутым на круге концам.
5. Затем нужно опустить кружок с загнутыми концами на дно банки, при этом концы должны пройти через предназначенные для них отверстия.
6. Загните концы и положите на круг сухие обломки веток, коры, щепки.
7. В той же внутренней банке на расстоянии 2 см от верхнего края необходимо прорезать три отверстия диаметром 5 мм. Угловое расстояние эквивалентно 120 градусам.
8. Вставьте болты с гровер-шайбами и затяните их при помощи гаек.
9. После этого нужно установить кружку на получившуюся конструкцию. Если кружка стоит неровно, то потребуется выставить болты.
10. Проделайте дополнительные отверстия в нижней части банки под опоры, на которых она будет стоять, при этом длина каждой из ножек должна быть не больше диаметра банки.
11. Затем нужно сделать крышку для уже собранной конструкции из второй банки. Для этого нужно обрезать ее, сделать отступ с обоих краев и немного согнуть – это позволит ей войти в конструкцию на основе первой банки с некоторым усилием.
12. Используйте для ручки коннектор от зарядного устройства аккумулятора. Прикрепите ее к центру крышки.
13. Просверлите в дне получившейся печки отверстия по 5 мм для создания небольшой тяги – их потребуется несколько штук.

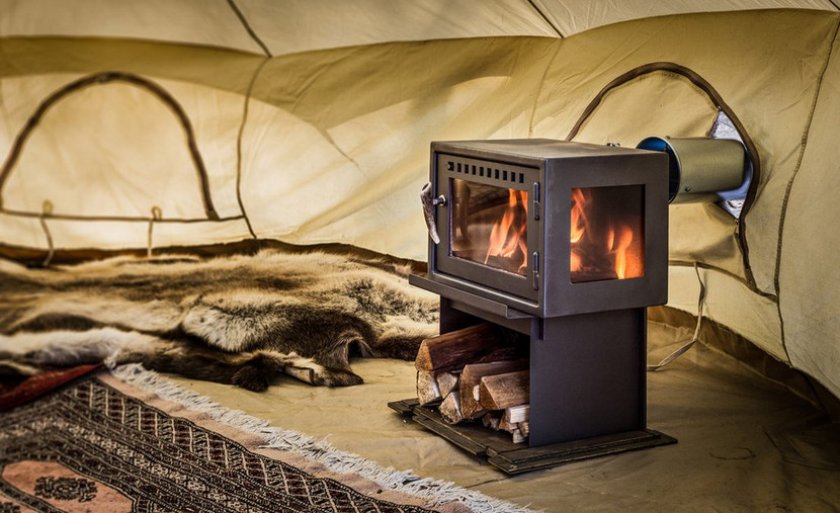

Изготовление печки для зимней палатки

Печь для зимней рыбалки вещь крайне необходимая. И конечно, в магазинах существует большой ассортимент разных конструкций для палаток, но многие туристы и рыбаки предпочитают делать их самостоятельно. И для этого у них есть ряд причин. Хочется, чтобы изделие было удобно нести, легко монтировать и использовать. Подробнее о том, как сделать печку на дровах для зимней рыбалки своими руками, читайте далее в материале.

Конструкция печки на дровах

Зима и кемпинг у большинства туристов ассоциируются с замёрзшими ногами и необходимостью согреться в палатке в ночное время. Печь всегда обеспечит обитателей палатки потоком тёплого воздуха. В результате вы спокойно уснёте и проснётесь в тепле.

Если нужно ещё и приготовить еду, то иногда устанавливают 2 печи, чтобы быстрее решить обе задачи:

• одну в палатке для обогрева;
• вторую на улице для приготовления питания.

Металлические модели обычно изготавливают из стали. Они дольше удерживает тепло, обеспечивают более равномерный нагрев. Чем толще стальной лист, тем лучше он противостоит деформации и тем дольше остывает, что хорошо в ночное время, когда печь выключена. Герметичные стальные дверцы останутся такими в течение всего периода эксплуатации и не пропустят дым и продукты горения в палатку.

Технически сама печь состоит из:

• камеры, в которой происходит горение;
• полостей и каналов, по которым движется воздух;
• дымохода, через который выводятся продукты горения.

Печь также оснащают входом для холодного воздуха и заслонкой на дымоходе. Всё это помогает контролировать поток воздуха, усиливая или уменьшая его. Желательно, чтобы у изделия отсоединялись ножки и труба. При транспортировке их складывают внутрь, а на стоянке монтируют на место.

В некоторых магазинных моделях ножки регулирующиеся и это полезно, если палатку придётся ставить на неровном участке.В конструкции желательно предусмотреть ровную верхнюю поверхность для нагрева воды и приготовления пищи.

Искрогашение

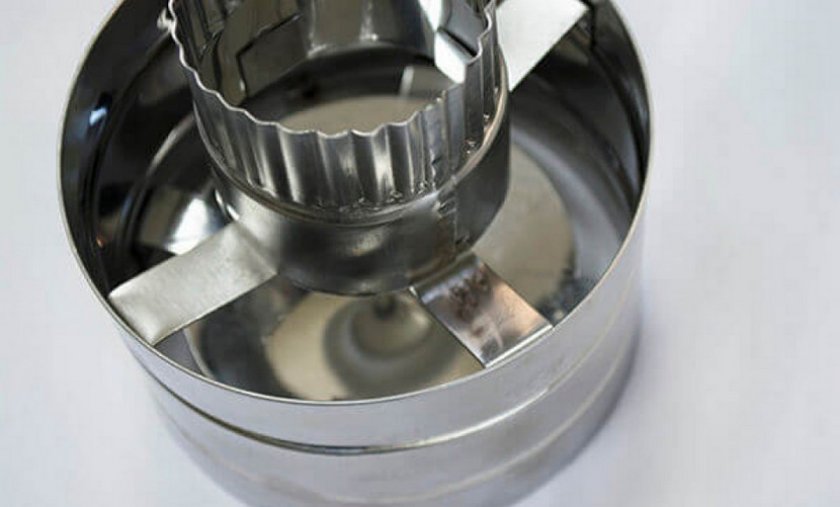

Любая палатка имеет отверстие для горячей дымовой трубы (дымоход). Кроме того, место вокруг печи всегда защищают огнеупорным ковриком на случай вылета горячих углей. Некоторые производители палаток рекомендуют откатить основание палатки и поставить изделие прямо на землю.

По трубе дымохода из печи поднимается не только горячий углекислый газ, но и искры. Если труба короткая, то они могут попасть на крышу палатки и стать причиной пожара. Чтобы этого не произошло, трубу дымохода делают длинной, чтобы в ней было не менее 2–2,5 м. Пока искра будет лететь по такому пути, она успеет погаснуть. Следовательно, дымоход выполняет роль искрогасителя.

Также техника безопасности подразумевает, что все предметы, которые могут загореться, должны находиться подальше от работающей печи. Ещё одна опасность — это угарный газ. Он должен выходить строго в дымоход. И сама палатка должна быть спроектирована так, чтобы в неё регулярно попадал чистый воздух.

Видео: Правила отопления палатки печкой

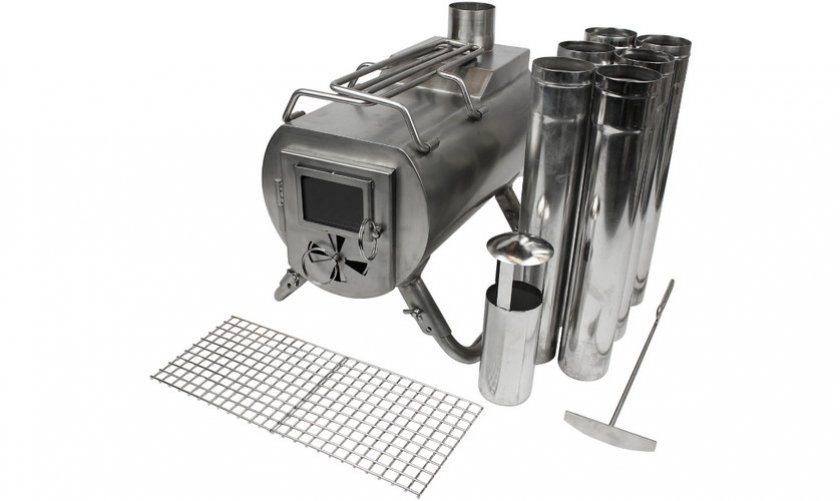

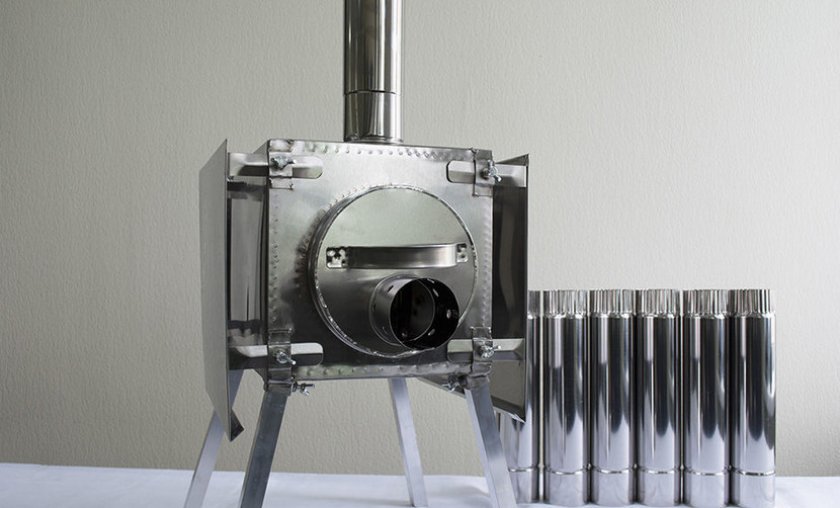

Размеры и характеристики печки для палатки

Печи бывают разных размеров и конфигураций. Чтобы не ошибиться в расчётах, нужно точно знать 3 основных фактора:

• размер палатки, которую нужно обогреть;
• общую грузоподъёмность снаряжения вместе с печью;
• длительность маршрута.

Приблизительные размеры печи для кемпинга или зимней рыбалки будут следующими:

• диаметр трубы — около 86 мм;
• размер корпуса (топки) — 25×25×50 см;
• объём топки — 30 л;
• количество труб для дымохода — 3;
• длина труб — 50–70 см;
• труба с изгибом — 1 шт.;
• приблизительный вес — 5 кг.

Разумеется, при изготовлении печи своими руками, ваши размеры могут быть другими. Главное — это побеспокоиться о работоспособности конструкции после сборки.

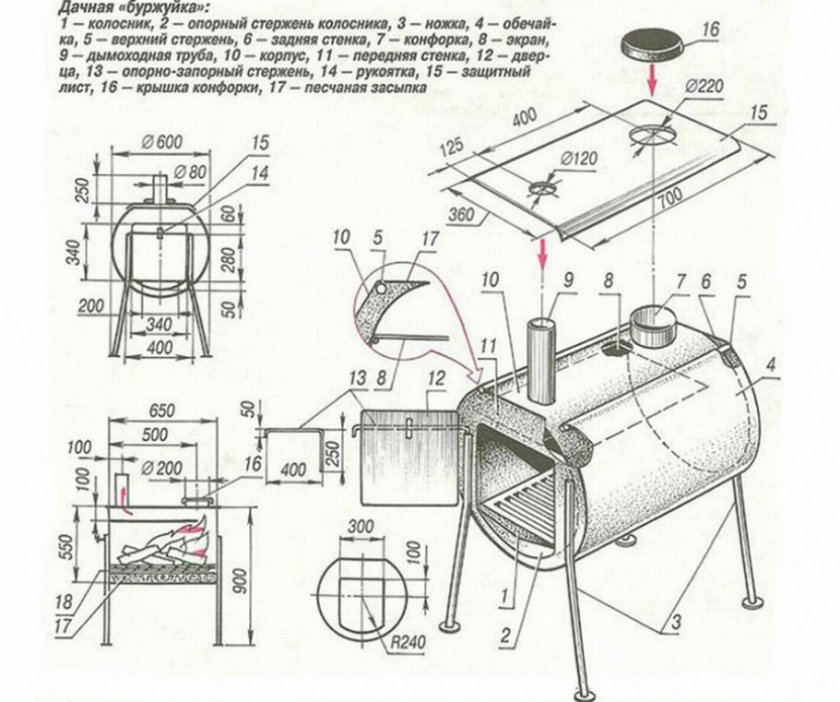

Самодельная буржуйка

Буржуйкой в начале XX века называли металлическую печь на дровах, которая устанавливалась в помещении. Продукты горения выводились через дымоход в окно. Печь для кемпинга обладает тем же принципом действия, только имеет более компактные размеры. Топливом в обоих случаях являются щепки, опилки, небольшие куски древесины. Средняя температура боковой поверхности достигает 100–150 градусов, что нужно помнить, когда вы готовите пищу.

Инструкция по изготовлению печи:

1. Продумайте модель. Начертите чертёж или схему, предусмотрев точные размеры готового изделия. Разметьте металлический лист и трубы маркером там, где нужно сделать разрезы металла.
2. В верхней части сделайте отверстие по диаметру совпадающее с трубой, которая станет дымоходом.
3. Разрежьте трубу на несколько частей, чтобы их было возможно сложить внутрь печки при транспортировке. На одном из концов сделайте разрезы и загните получившиеся лепестки внутрь. Это позволит вам вставить один конец дымохода в другой.

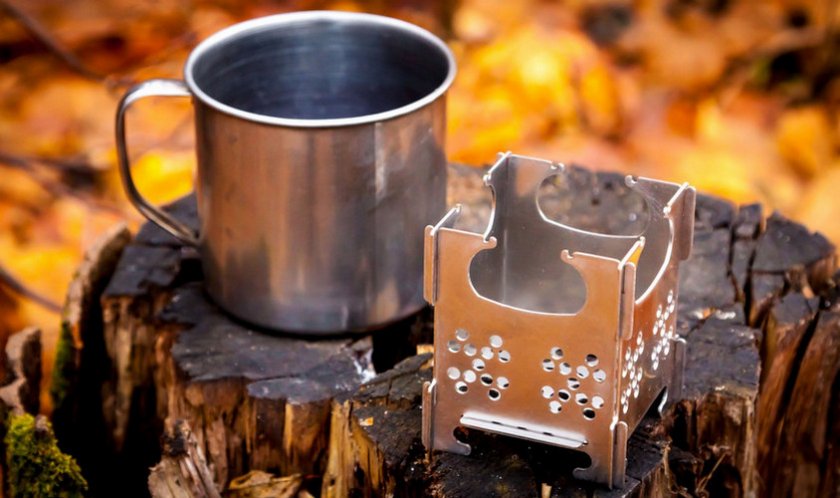

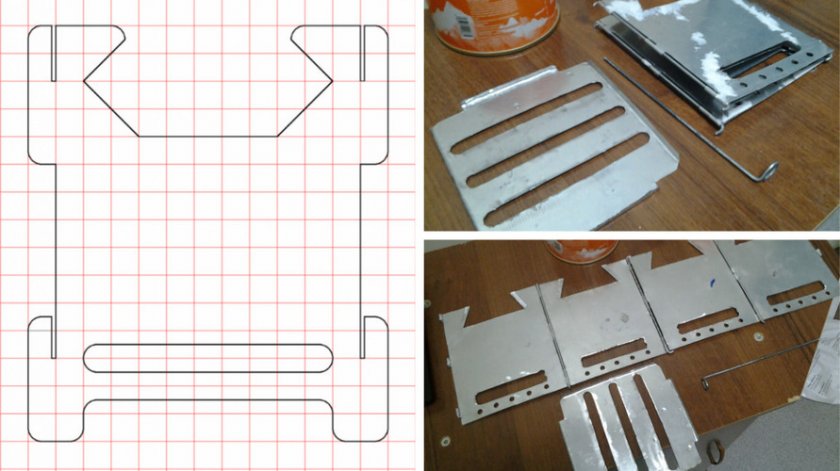

Щепочница

Щепочницей называется небольшая печь, которую можно брать с собой в летний или осенний поход для 2 человек. Она представляет собой небольшой цилиндр. В его нижней части расположена колосниковая решётка, сбоку — отверстие для подачи воздуха и поддержания горения. Сверху устанавливается решётка, на которую ставят ёмкость с пищей.

Сбоку также делают отверстие, в которое будет подбрасываться топливо. В таковом качестве используются шишки, щепки, небольшие сучья. Печь может быть оборудована ножками, которые обеспечат зазор между нижней решёткой и грунтом. Ножки также гарантируют устойчивость и дают возможность свободно высыпаться сгоревшей золе.

Щепочница может быть сделана из прямоугольной, цилиндрической, треугольной и любой другой конструкции. Главное, это определить, нужна ли она в конкретном походе, так как для приготовления пищи более чем на 3 человек, она слишком мала. И конечно, она не подходит для зимнего обогрева палатки.

Но самый простой вариант такой конструкции — это жестяная банка. По периметру в нижней части делаются отверстия, сквозь которые будет двигаться воздух. В нижней части пробивается пара отверстий для высыпания золы. Внутрь конструкции накладывается топливо, а на её поверхность устанавливается решётка, на которую ставят чайник или котелок.

Как сделать печку в палатку для зимней рыбалки своими руками

Изготовление печи не относится к сложным процессам. Но вам обязательно нужно рассчитать правильные размеры изделия. Иначе можно не получить качественный обогрев палатки.

Для изготовления самодельной печки потребуется:

• корпус или стальной лист из которого будет сварен корпус;
• труба для дымохода;
• стальные ножки;
• огнеупорная подставка.

Из инструментов необходимы:

• сварочный аппарат, если корпус нужно сваривать из листа;
• пила и ножницы по металлу;
• трубогиб.

Дымоход

Дымоход для походной печи будет состоять из металлических труб. Для точного расчёта диаметра труб нужно знать, что он должен быть в 2,7 раза больше объёма в литрах камеры сгорания. В предыдущем разделе взят для расчёта объём 30 л. Тогда диаметр трубы будет равен 30×2,7 = 81 мм. Если задействовать трубу с меньшим размером, то она не сможет обеспечить нужную тягу.

Толщина трубы дымохода составит 0,6–1 мм. Ориентировочная общая протяжённость — до 2,5 м. Будут нужны пара кусков трубы, которые устанавливаются один в другой. В дополнение к ним понадобится труба с изгибом. Для фиксации конструкции нужны несколько хомутов.

Дефлектор

Тягой называется естественное движение воздуха от печки во внешнюю среду вместе с выведением продуктов сгорания. Если она недостаточна, то топливо будет медленно гореть, а при слишком большой, оно будет улетучиваться из палатки не нагревая её.

На тягу влияют:

• конструкция дымохода;
• влажность;
• атмосферное давление;
• активность воздушных потоков.

Наиболее простой способ усилить её — установить дефлектор на дымоход. Это лист металла, свёрнутый в виде воронки и закреплённый на трубе. Когда воздушный поток обтекает дефлектор, под ним образуется зона разреженного воздуха, усиливающая вытяжку. А при отсутствии ветра такой колпак снижает тягу дымохода. Кроме того, он прикрывает канал от попадания в него случайного мусора.

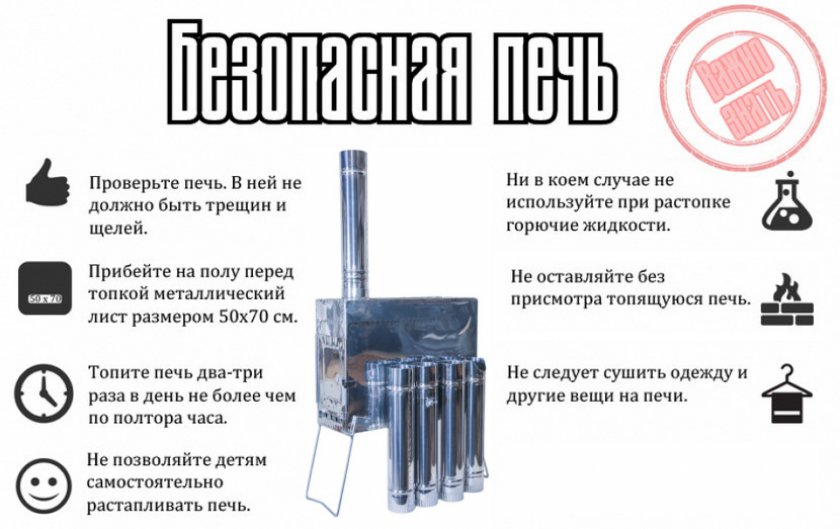

Меры предосторожности

Работа печи может быть опасна в двух случаях:

• загорание из-за попадания искры на крышу палатки или выпадения угля из топки;
• отравление продуктами горения.

Предотвратить загорание просто. Достаточно не размещать воспламеняющиеся предметы возле печи, позаботиться о наличии специальной подставки под ней и блокированием искр за счёт длины дымохода. Кроме того, горящую топку нельзя оставлять на ночь без присмотра.

Времени, за которое она будет остывать хватит почти до утра. Это 5–8 часов, в зависимости от того, из какого металла она выполнена. Так, лист жести остынет быстрее всего, а сталь будет остывать медленно в течение многих часов.

Что касается продуктов горения, то для сгорания топлива нужен кислород. Если он не попадает в трубу или его мало, то горение будет идти медленно. И тогда нужно усилить тягу, создав дополнительный приток воздуха.

Важно также помнить, что барбекю в палатке на печи готовить нельзя, как и другую пищу. Образовавшиеся при этом дым и угарный газ не попадают в дымоход, так как находятся внутри палатки. И для их вывода нужно открывать двери и окна. Если этого не сделать, то можно отравиться продуктами горения.

Печей для зимнего кемпинга и рыбалки в продаже существует довольно много. Но если вам не нравятся цены или качество предлагаемых изделий, то вы всегда можете изготовить печь своими руками из подручных материалов, чтобы обеспечить себя таким необходимым зимней ночью теплом и комфортом.

Походная печка для палатки своими руками

В походе палатка для туристов и рыбаков зимней ловли является настоящим убежищем от непогоды. Она способна защитить от дождя и ветра, но в мороз не поможет даже самый тёплый и надёжный спальный мешок. Поэтому чтобы не замёрзнуть и комфортно себя чувствовать, любители отдыха на природе используют различные мобильные системы обогрева. Печка для палатки способна стать не только источником отопления, но и средством для приготовления пищи.

Разнообразие конструкций

Походные печи для палаток имеют большое количество разных конструкций как заводского изготовления, так и самостоятельного: от простейших коробочек или бочонков (в народе их называют буржуйками) до усложнённых, которые оснащены камерами дожигания и искрогасителями.

Любая печка для палатки согреет присутствующих даже в сильные морозы. Все дополнительные функции лишь повышают КПД. По форме конструкция бывает трёх видов:

• круглая;
• овальная;
• прямоугольная.

Круглая и овальная имеют большую теплоотдачу, но обычно они цельные, поэтому возникают неудобства во время транспортировки. Прямоугольный же обогреватель компактен, так как легко складывается.

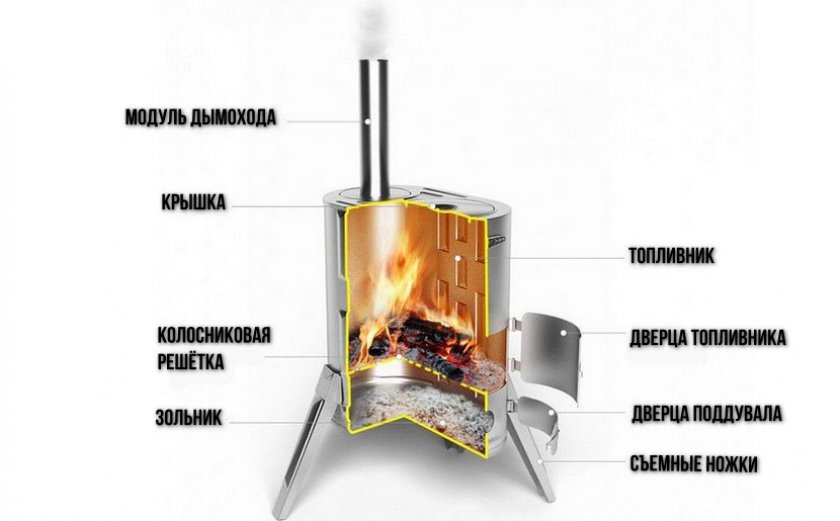

Устройство печи:

1. Колосник, благодаря которому происходит доступ воздуха (поддув) к горящему топливу.
2. Камер дожигания необходима для более эффективного сгорания топлива.
3. Искрогаситель — одна из важнейших деталей, которая необходима для охлаждения частиц, попадающих в дымоход при горении. Выглядит в виде изгиба трубы или металлической сетки, встроенной в неё.

Вес печи зависит от вида конструкции и материала изготовления. Усложнённая тяжелее, чем простая. Обычно их изготавливают из стальных листов и чем они тоньше, тем легче изделие, хотя оно быстрее прогорит и выйдет из строя.

Конструкция дымоотвода существует двух видов: из вставленных один в другой элементов и свёрнутого в трубу листовой жести, закреплённого проволокой или готовыми кольцами-ободьями. Для жёсткости внутрь конструкции можно вставить кольцо меньшего диаметра.

Чаще дымоход для палатки устанавливают привычным и удобным способом — вертикальным. Но есть и наклонный вариант, у которого существуют свои преимущества. Во-первых, потребуется труба более короткая, а значит вес её будет легче. А во-вторых теплоотдача выше. При вертикальном положении тепло вместе с дымом быстро уходит наружу, при наклонном задерживается в палатке.

Транспортируется походная печь обычно целиком, при этом съёмные ножки и части трубы укладываются внутрь. Хотя существуют и полностью разборные модели.

Характеристика отапливаемых палаток

Прежде чем приобретать зимнее жильё для походов, необходимо ознакомиться с преимуществами и недостатками палаток с печкой. Многие любители путешествий в зимний сезон полагают, что главный плюс отопления в палатке — это комфортное проведение времени в кругу друзей в долгую зимнюю ночь. Второй плюс — не нужно брать с собой дополнительные тяжёлые средства для утепления палатки и объёмные спальники.

Однако опытному путешественнику всегда свойственна практичность, поэтому с его точки зрения у отапливаемых времянок есть и недостатки:

1. Если предполагается применение твердотопливной «Экономки», необходимо брать с собой уголь или заранее оговаривать маршрут, прилегающий к лесной зоне. Хотя в лесу могут возникнуть проблемы с сухими дровами. Тогда лучшим вариантом будет использование газового прибора.
2. Хотя обогрев палатки на твёрдом топливе и обеспечивает комфортность полевого жилья, однако требует немалые затраты времени и труда. Необходимо постоянно дежурить возле печки, даже ночью, а также собирать достаточное количество дров для отопления.

И в этом случае выручает газовый прибор. Многие модели функционируют на солярке, которой хватает на всю ночь.

Принцип работы

Неважно, изготовлена печь самостоятельно по своему оригинальному чертежу или приобретена в специализированной торговой точке, нужно знать основные законы теплотехники, по которым работает любая обогревательная конструкция.

Процесс горения состоит из прогрева топлива, когда испаряется влага и выделяются некоторые горючие вещества, непосредственно воспламенения и прогорания топлива. Эффективность отопительного прибора подразумевает уровень его теплообмена с окружающим пространством, то есть излучаемое тепло и интенсивность конвекции.

Первый фактор зависит от степени нагрева печи, площади теплообменника и материала изготовления устройства. Второй от формы печи и направленности горячих воздушных потоков.

Виды печей на твёрдом топливе

Среди любителей туризма и путешествий широко применяются разные виды обогрева палатки в зимнюю пору. Наиболее популярные модели на твёрдом топливе:

1. «Экономка» — туристические печи длительного горения для палатки. Устройство прибора позволяет поддерживать процесс горения на одной закладке дров до 10 часов. Вместо дверки, у неё круглое отверстие, которое плотно закрывается крышкой-заглушкой с ручкой в виде скобы. В нижней части заглушки встроено поддувало — небольшой патрубок, на цилиндрической поверхности которого рядами просверлены отверстия. На него плотно надевается крышка-колпак длиной равной патрубку. При снятом положении создаётся максимальная тяга, огонь становится более интенсивным, быстро раскаляя печь. По мере перекрытия колпаком рядов отверстий на патрубке регулируется сила тяги. Если колпак продвинуть до упора, все отверстия окажутся закрытыми, поддув прекратится, а дрова станут потихоньку тлеть. Обычно на ночь укладываются поленья потолще, после их разгорания поддувало перекрывается и всю ночь пространство палатки обеспечено приятным теплом. Утром достаточно положить несколько поленьев на непотухшие угли, отодвинуть крышку-колпак и огонь вновь разгорится.
2. Походная печка для палатки «Волокуша» имеет обтекаемую форму, благодаря чему становится пригодной для транспортирования продуктов или мелких предметов, необходимых туристу, рыболову или охотнику.
3. Круглая разборная и шарнирная печи легко разбираются, хранятся в компактных упаковках, которые помещаются в рюкзаке. На месте быстро собираются, однако, потребуются определённые навыки.

Туристические печки имеют несколько видов установки. Например, в палатках «Вьюга» и «Домик» обогревательные устройства подвешиваются под коньком палатки. Иногда крепятся к центральной стойке в палатке или просто ставятся на ножки. Но такая установка не особо удобна. Если печь поставить прямо в снег, он будет постоянно подтаивать от тепла. Поэтому через квадратное «окно» дна палатки нужно вырыть такого же размера углубление и обложить его стеклотканью или асбестом, а затем уже поставить печь.

Компактный газовый обогреватель

Недостатками, которыми наделено устройство на дровах, лишён газовый обогреватель. Прежде всего решается проблема с заготовкой или доставкой топлива, также отсутствует потребность в электричестве. Такая конструкция функционирует благодаря горелке. Газовый прибор оснащён закрытой, а значит безопасной камерой сгорания, в центре которой находится фитиль, не требующий особого обслуживания.

В случае внезапного затухания пламени автоматический топливный отсекатель перекрывает подачу газа и этим предотвращает отравление присутствующих. Прибор может быть металлическим или керамическим, это зависит от специальной насадки. Комплектуется газовым баллоном и горелкой, которые легко можно переносить на большие расстояния. Такие обогреватели относятся к категории наиболее эффективного источника тепла и света. Качество и технологии современных газовых печей обеспечивают комфорт, безопасность и простоту в работе. Положительные качества прибора:

• высокая степень мобильности;
• хорошая тепловая эффективность и при этом экономичность;
• безопасность использования (только при опрокидывании возникает риск возгорания);
• небольшой вес;
• удобство при эксплуатации.

Недостатки заключаются в сбое работы из-за больших морозов, необходимости замены баллонов и более длительном времени обогрева палатки, если сравнивать с печкой на дровах.

Инфракрасный прибор

Другой вид — инфракрасная печь для палатки. В конструкции основным элементом является металлическая сетка. Принцип действия таких горелок заключается в преобразовании тепловой энергии в инфракрасное излучение, которое рефлектором фокусируется и направляется в заданные зоны палатки. В качестве излучателя тепловой энергии применяется керамическая либо металлическая пластика, при этом тепловая энергия быстро передаётся всем окружающим предметам.

Даже модели, имеющие минимальную мощность, способны за небольшой промежуток времени обогреть пространство маленьких и средних размеров палаток. Отдыхающие возле такого отопительного прибора могут чувствовать повышение температуры на 10 градусов, если сравнивать с температурой окружающей среды.

Для безопасной эксплуатации газового прибора необходимо наличие вентиляции в палатке. Спать при таком виде отопления нужно на высоте не менее 25 см, чтобы в случае нарушения вытяжки, скопившийся у самого пола угарный газ не навредил здоровью. Нужно учесть, что излучение не следует направлять на предметы, которые легко воспламеняются, а сам прибор устанавливать на расстояние не менее 0,5 м от стенок палатки. Топливом для инфракрасного излучателя служат газ, бензин, керосин.

Самостоятельное изготовление

Самая простая сборка печи для палатки своими руками — из труб на дровах. Основное достоинство подобного изобретения — высокая эффективность, быстрый обогрев походного жилища. Чтобы изготовить самодельную печь нужны такие материалы:

• труба для дымоотвода диаметром 20 см;
• два хомута для заглушек;
• отрезок трубы для вывода дымохода наружу, длина которого зависит от высоты палатки;
• ножки от туристического стула;
• лист жести.

Для изготовления обогревателя не потребуются сложные схемы и чертежи, принцип прост и доступен. Сборка конструкции состоит из нескольких этапов:

1. Подготовить отрезок стальной трубы для топки. Длина и сечение подбираются в зависимости от площади отапливаемой палатки, а также желаемого объёма твёрдого топлива для загрузки.
2. С одного торца трубы ставится заглушка, с открытой части будет загружаться топливо.
3. На поверхности трубы ближе к заглушке изготавливается отверстие, куда приваривается патрубок для дымоотвода.
4. Изделие устанавливается на ножки от туристического стула.
5. При использовании отопительного прибора лист жести укладывается под ножки конструкции.

Если вывести дымоотвод не вертикально, а под углом 30 градусов, КПД увеличивается на 30%. Искрогасителем может служить установленная в дымоход простая металлическая сетка.

Правила пользования

Туристские палатки изготавливаются из легковоспламеняющихся материалов, и порой случаются пожароопасные ситуации, при которых люди не успевают выбраться из них и получают ожоги. Поэтому отапливая пространство походного жилища, необходимо принять все возможные меры безопасности:

1. Не использовать отопительные устройства на основе огня, если палаточный материал не жаростойкий.
2. Применение печи должно строго соответствовать назначению. Если конструкцией не предусмотрено одновременное приготовление пищи и отапливание, следовательно, это запрещено делать. Также нельзя использовать печку для сушки вещей.
3. В дымоотводе необходимо наличие искрогасителя.
4. Для растопки не применять горючие жидкости.
5. Ложиться спать как можно дальше от печки.
6. Избегать отравления угарным газом, соблюдать режим вентиляции.
7. Не применять сомнительных конструкций для обогрева.
8. Для освещения использовать электрический фонарь.

Существует множество способов самостоятельного изготовления отопления для палатки. Главное, следовать этим советам и соблюдать правила безопасности. И тогда даже в сильную стужу отдых будет не только увлекательным, но и комфортным.

Как сделать безопасную печку для зимней рыбалки своими руками. Делается быстро – греет отлично!

Наверняка, каждый рыболов задавался вопросом обогрева палатки на зимней рыбалке. Одни предпочитают газовые горелки, другие по старинке обогревают палатки свечками. Но как безопасно и эффективно обогреть палатку на зимней рыбалке?!

На сегодняшний день в рыболовных магазинах представлен большой выбор всевозможных обогревателей для зимней рыбалки – это и газовые и мультитопливные или бензиновые. Однако, есть большая доля рыбаков, кто обогревает палатку на зимней рыбалке бытовыми восковыми свечками.

Чем обусловлено использование свечей для обогрева палатки:

Во-первых, теплая зима. Для чего жечь газ или другое топливо, возиться с обогревателями, если для комфортной рыбалки достаточно пары свечей.

Во-вторых, топливные обогреватели, выжигают кислород из воздуха, а вместо него выделяют остаточные продукты сгорания, которые не переносят некоторые рыболовы. Так например, один мой товарищ, боясь того, что угорит в палатке, обогревает ее исключительно свечками, изредка включая газовую горелку при открытом окне.

Если правильно подойти к данному вопросу, то зимнюю палатку можно утеплить так, что одной свечи будет достаточно для обогрева.

Зачастую наблюдаю на фото- и видео-отчетах о рыбалке, да и непосредственно на самой рыбалке, как на зимней рыбалке, чтобы обогреть палатку, зажигают и ставят свечки. Однако, стоит заметить, что открытое пламя свечки не самая безопасная вещь, ведь можно ненароком леску пережечь или палатку подпалить и т.д.

В нашей статье мы хотели бы вам рассказать о том, как своими руками сделать безопасную мини печку для зимней рыбалки.

Для создания такой печки нам понадобится старый термос. Кстати, сразу отмечу, что термос старый и уже года 3 лежит без дела, так как совсем не держит тепло. Выкинуть жалко было, но вот он нашел новую жизнь!

Первым делом необходимо удалить весь пластик с термоса. Затем отрезать горловину термоса. Сделать это можно болгаркой. Эта часть нам не понадобится.

Работаем с оставшейся частью термоса. Внутри него имеется колба, ее необходимо демонтировать, срезать лишнее. Должно получиться так, как показано на фотографиях ниже.

На следующем этапе необходимо залить в получившуюся чашу парафин, достаточно будет 3-4 свечей и монтировать фитили. Фитиль можно скрутить самостоятельно или взять готовый со свечки.

Ножки у чаши сделаны и загнуты для того, чтобы на них можно было установить дополнительные свечки.

Далее перейдем к крышке. В ней необходимо проделать отверстия, чтобы печь отдавала тепло(делать их лучше при помощи бруска по размерам равным диаметру термоса).

Для удобства была сделана петля, чтобы ее можно было без проблем повесить.

Далее перейдем к основной(внешней колбе). Необходимо сделать 2 ряда отверстий по кругу на расстоянии по 5 см друг от друга. А верхний край колбы необходимо разделить на части и немного завернуть к центру каждую. Делается это для того, чтобы можно было без проблем одеть и снять крышку.

Остается только зажечь фитили и установить чашу в основную колбу.

Накрываем крышкой и печка готова!

Коэффициент полезного действия такой печи намного выше чем у простых свечей, так как нагревается еще метал корпуса.

Это естественно не панацея, но как один из вариантов обогрева зимней палатки может кому-то пригодится.

На видео наглядно показана конструкция и боевые испытания печки для зимней рыбалки.

Всем спасибо за внимание! Ни хвоста, ни чешуи, рыболовы!

Тепло и уютно! Правильный выбор печки в палатку для зимней рыбалки

Печка в палатку для зимней рыбалки используется рыболовами довольно часто, особенно в случаях, когда ловля рыбы происходит при неблагоприятных погодных условиях.

Для обогрева внутреннего пространства желательно выбирать портативные приборы, которые имеют небольшой вес и компактные габаритные размеры.

Правильно подобранный отопительный прибор поможет сохранить в палатке комфортные условия на протяжении всей ночи. Можно приобрести устройство в специализированных магазинах либо изготовить его самостоятельно из подр

Преимущества и недостатки

Любители зимней рыбалки настаивают на том, что главное преимущество печки в палатку – это возможность комфортно провести время в ожидании улова в компании единомышленников. Часто правильно подобранная печка занимает гораздо меньше пространства, чем специальные утепленные спальники.

Стоит также помнить о том, что в спальнике тепло и комфортно будет только в случае, если температура воздуха на улице не понижается ниже -10 градусов по Цельсию, при более суровых морозах и спальник, ни термобелье, ни специальные рыболовные костюмы с начесами согреться не помогут.

Наряду с достоинствами есть у печек и ряд недостатков:

• необходимо иметь при себе запас топлива (газ, бензин, твердое топливо в зависимости от используемой модели);
• за печкой необходимо постоянно следить, особенно в зимнее время года;
• часто обогрев печкой приводит к тому, что палатка покрывается наледью с внешней стороны, особенно при сильных морозах.

Сравнение печей с другими устройствами для обогрева

Как выбрать мини-печь?

Важно правильно подобрать печь для отопления палатки, грамотный выбор гарантирует максимально комфортные условия внутри пространства палатки.

Перед покупкой печи убедитесь в том, что палатка изготовлена из материалов, которые выдерживают высокие температуры воздуха. Если палатка не предназначена для обогрева, под действием высоких температур она лишится своих эксплуатационных характеристик.

В палатке должно присутствовать отверстие для трубы, через которую наружу будут выводиться продукты горения. Форма, модель и размеры печи подбираются в зависимости от конкретной формы и размеров вашей палатки. Нет смысла приобретать очень мощное устройство для небольшой одноместной палатки, прибор не только займет много свободного места внутри, но и может привести к неблагоприятным последствиям из-за чрезмерного прогрева внутреннего пространства.

Виды печек

Мини-печки для обогрева палатки во время зимней рыбалки представлены в продаже в широком ассортименте, некоторые модели можно попробовать изготовить самостоятельно в домашних условиях из подручных материалов. Чаще всего для обогрева внутреннего пространства в палатке используются следующие устройства:

1. Газовая печка. Позволяет поддерживать комфортную температуру, экономно расходует топливо, главный недостаток устройства – повышенная пожарная опасность. К преимуществам отопительного прибора можно отнести компактные габаритные размеры, устройство в зависимости от вида конструкции можно использовать только для отопления либо для приготовления пищи. При выборе учитывайте площадь пространства, которую нужно будет отопить, от параметра напрямую зависит мощность агрегата.
2. Парафиновые печки. Одна парафиновая свеча способно выдавать мощность в 40 ватт в час. При слабых морозах данной мощности вполне достаточно для создания комфортной температуры внутри палатки, при сильных морозах свечки согреться не помогут. Преимущества: малые габаритные размеры, простота в использовании, дополнительный источник света в ночное время.
3. На дровах. Печки на дровах пользовались популярностью до появления компактных портативных газовых плит и примусов. Печки могут иметь различную конструкцию, для обогрева большой площади лучше выбирать устройства круглой или овальной формы. Преимущества печки на дровах – бесплатное топлива, высокий КПД, к недостаткам относят большие габаритные размеры, а также потребление большого количества топлива.
4. Бензиновые горелки. Подобные отопительные приборы позволяют за считанные минуты создать комфортную для нахождения температуру внутри палатки. К недостаткам устройства относят: нестабильная работа из-за некачественного бензина, повышенная пожарная опасность, выделение неприятного запаха во время работы.
5. Твердое горючее. В качестве твердого сухого горючего часто применяются обычные таблетки сухого спирта. Одна таблетка горит около 15 минут, при этом мощности выделяемого тепла достаточно для обогрева небольшой палатки (если температура воздуха снаружи не ниже -10 градусов по Цельсию). Недостатки: необходимо часто поджигать новые таблетки, неприятный запах в процессе горения.

Топ-моделей печей для зимней рыбалки

Среди рыболовов популярностью пользуются следующие модели мини-печей для палатки:

Time Eco Щепочница.

Устройство может использоваться не только для обогрева пространства внутри палатки, но и для приготовления пищи. Печка имеет компактные габаритные размеры, выполнена из материалов, которые легко отдают тепло окружающему пространству. Может использоваться с твердым топливом либо в качестве защитного экрана совместно с газовыми горелками. Изготовлена из стального сплава, покрыта защитным нержавеющим слоем, поставляется в комплекте с удобным чехлом для переноски из брезента.
Tramp TRG-036.

Компактный газовый обогреватель для палатки, в котором нагревательный элемент выполнен из керамики. Печка дополнительно может использоваться для приготовления пищи. Присутствует удобный пьезорозжиг. Для работы устройства используются стандартные «дачные» баллоны с газом. Устройство можно использовать для обогрева не только внутри палатки, но и на улице.

Самодельная печь для палатки – как сделать?

Самый простой вариант самодельной печи для палатки – из труб на дровах. Главное преимущество подобного устройства – высокий КПД и быстрый прогрев пространства внутри помещения.

Для сборки печки потребуются следующие материалы:

• труба для дымохода сечением 20 см;
• два хомута для заглушек;
• отрезок трубы для вывода дымохода наружу палатки (длина зависит от высоты палатки);
• туристический стул (понадобятся только ножки);
• лист жестяного металла.

Изготовление печки включает в себя следующие этапы:

1. Из длинной стальной трубы отрезается кусок (размеры зависят от площади отапливаемого пространства, а также желаемого свободного пространства для загрузки твердого топлива). С одной стороны трубы устанавливается заглушка, с открытой части будет производиться загрузка топлива.
2. В верхней части трубы делается отверстие для дымохода.
3. Приваривается труба для дымохода.
4. Конструкция устанавливается на ножки от туристического стула.

Меры предосторожности для палаточных печей

Используя печку в палатке, следует придерживаться следующих правил безопасности, чтобы обогрев не перерос в трагедию:

1. Палатка должна быть изготовлена из материалов, устойчивых к повышенным температурам.
2. Использовать печь стоит только по назначению. Если она предназначена для обогрева, не стоит пытаться готовить на ней еду.
3. Не сушите вещи на печке.
4. Обязательно наличие искрогасителя в устройствах любого типа.
5. Производить растопку лучше вручную без использования специальных растопочных жидкостей.
6. Необходимо обеспечить приток свежего воздуха, в ином случае существует вероятность отправления угарным газом.

Как обустроить печь в палатке

Обустройство печки в палатке проводится по следующим правилам:

1. Печь устанавливается в месте, где дымоходу будет проще всего дотянуться до соответствующего отверстия в ткани палатки.
2. Желательно, чтобы поверхность, где ставится печь, была ровной.
3. Поблизости должны отсутствовать любые легковоспламеняющиеся предметы.
4. Дополнительно можно приобрести отражающий экран (либо изготовить его самостоятельно из нержавеющей стали), он будет лучше рассеивать тепло от печки, в итоге палатка будет обогреваться быстрее.
5. В топку загружается используемое твердое топливо (для розжига лучше использовать обычную бумагу, применение специальных средств в закрытом помещении может быть опасным).
6. Проверяется дымовая тяга (все продукты горения в обязательном порядке должны удаляться на улицу через дымоход).

Полезное видео

Далее посмотрим испытания самодельной печки из трубы дымохода:

Правильно подобранный отопительный прибор поможет обеспечить максимально уютные и комфортные условия внутри палатки. Соблюдайте элементарные меры безопасности, чтобы отдых на природе и любимое хобби не обернулись неприятными последствиями.

Источники:

http://ogon.guru/pechi/turisticheskie/dlya-palatki.html
http://wlooks.ru/palatki/pechi-svoimi-rukami/
http://fermer.blog/bok/rybovodstvo/zimnyaya-rybalka/ekipirovka-dlya-zimney-rybalki/palatka-dlya-zimney-rybalki/obogrev-zimney-palatki/15942-pechka-na-drovah.html
http://hendmeid24.ru/podelki/pohodnaya-pechka
http://fishmanual.ru/statyi/1764-kak-sdelat-pechku-dlya-zimnej-rybalki-svoimi-rukami-delaetsya-bystro-greet-otlichno.html
http://klevyj.com/zimnyaya-rybalka/aksessuary/pechka-v-palatku-dlya-zimnej-rybalki.html
