Изготовление каяка своими руками

Как сделать каяк?

В первую очередь хочу выразить особую благодарность Александру (Баракуда) и Андрею Калачинскому. Александру за то, что он дал мощный толчок к изготовлению каяка, а Андрею – за моральную и дистанционно-техническую поддержку процесса.

Так как статья техническая, то постараюсь без лирики, типа «не люблю отдых тюленьего типа на массовых пляжах и т.п» Скажу просто — захотелось каяк. Много переворошил информации, набирая в Яндексе комбинации слов: Как сделать каяк, Самодельный каяк, Каяк своими руками и пр. Уходил по различным ссылкам на некоторые иностранные сайты, где и обнаружил то, что особенно легло на сердце – Wood Duck 12 (www.clcboats.com). Но мне это казалось нереальным, и я отбрасывал мысли от себя, пока не наткнулся на статью Александра (Баракуды) «Морской каяк из фанеры». Я посмотрел фото, почитал, посчитал и понял, что все это РЕАЛЬНО, и не так уж и сложно, как может показаться на первый взгляд.

ТТД Деревянной утки:

3. Вес точно не знаю, но, наверное, не более 20 кг

2. Ленточная шлифмашинка

3. Дрель или шуруповерт.

4. Фэн (или фен, не знаю как правильно)

1. 4 листа фанеры (4мм)

2. 20 кв.м. стеклоткани т-23

3. Эпоксидки где-то 4-5 кг (точно не могу сказать)

4. Вязальная проволока

Так же понадобились:

1. Стаканы одноразовые

2. Кисти (у меня ушло штук 5)

3. Палочки (можно от мороженого)

4. Резиновые перчатки

5. Растворитель (650)

6. Резиновый шпатель (им больше всего и пришлось работать с эпоксидкой)

7. Бумажный скотч.

Я думаю, что процесс изготовления подробно показан на сайте, а также в статье «Морской каяк из фанеры», и нет нужды описывать его подробно. Разница лишь в нескольких деталях:

1. У Александра (Баракуды) есть привальный брус, в Деревянном Утенке его нет, но используются шпангоуты.

2. Александр стеклотканью проклеивал только швы, а Утенок проклеен как внутри, так и снаружи.

Начали делать с сыном 26 апреля. Первый спуск на воду 6 июня, хотя он еще не доделан. Времени требуется не так уж и много, просто эпоксидка долго сохнет. Сточил фанеру «на ус» за 15 мин, 5 мин клеить и СУТКИ сохнет. И так далее. Зато удобно тем, что можно вечерами заниматься. Уж пару часов всегда можно «выкроить».

Мне хочется поделиться ошибками, которые допустил, дабы предостеречь других, кто начнет делать себе каяк. Ошибки.

При соединении половинок в носу и корме нужно как можно точнее соединять их, чтобы избежать «пропеллера». Это потом сказывается в плавании. Мой каяк из-за этого постоянно уводило вправо.

Я нанес стеклоткань с эпоксидкой. Мне так не терпелось утром его обкатать, и я решил быстренько нанести второй слой. Эпоксидка мне этого не простила. Кстати, если я делал бы еще раз, то перед тем, как обклеивать стеклотканью фанеру, я ее сначала загрунтовал бы той же эпоксидкой. Почему? Потому что фанера хорошо впитывает, и бывают участки под тканью, где сухо – вся смола в фанере!

У меня не было лент из стеклоткани, поэтому я вырезал полоски и наклеивал их. В таких случаях «бахромы» не избежать. Ладно бы эстетика, некоторые колются.

На фото результат ошибки, которая была допущена в самом начале сборки. Киль был «пропеллером». Пришлось разводить эпоксидку с фанерной мукой (которая образуется в процессе шлифовки) и шпаклевать. Сверху накрыл куском стеклоткани. Ну, более-менее исправилось. Вправо перестало тянуть. А в целом мне понравилось. Сходили семьей на субботнюю прогулку, все довольны.

P.S. Еще этот не закончил, а уже «руки чешутся» еще что-нить смастерить…

А вот и еще один каяк. Всего две недели работы по чертежам и статье Александра (Баракуды). Проект гораздо проще в изготовлении, можно уложиться в пять дней. Но, каяк хоть и скоростной, зато «киляется» 🙂

Видео

Видео про небольшой поход с детьми на каяках и байдарке.

Изготовление каяка своими руками

Каяк – является традиционным водным транспортным средством народов, населяющих просторы Арктики. Для движения используются вёсла. Разделяются на трёх, двух и одновёсельную модель.

При изготовлении традиционных моделей использовались кожи моржей и тюленей, надетые на деревянные или костяные каркасы. Для придания водонепроницаемости швам применяли китовые усы и жилы.

В наше время для изготовления используются промышленные способы с применением новейших материалов и технологий.

В данной статье мы рассмотрим, как сделать каяк собственными руками.

Как сделать каяк?

Для изготовления каяка можно использовать фанеру. Для сборки без каркасного каяка подойдёт метод склей и сшей, который будет подробно рассмотрен в данной статье.

Сборка по данной методике потребует мало времени и сил.

Как построить байдарку своими руками?

Огромную популярность у туристов приобрели байдарки «Росинка», созданные ещё в советское время. Много лет подряд они занимают почётное место в спорте, туризме, рыбалке.

Сравнительная простота конструкции и лёгкость изготовления позволила занять ей почетное, лидирующее место у людей желающих изготовить байдарку самостоятельно.

Сборка байдарки (каяка)

Последовательность сборки байдарки «Росинка»:

  1. Устанавливаются на стапеле шпангоуты из фанеры.
  2. Укладывается киль на шпангоуты в специально предназначенные для этого пазы, с заранее прикреплённым форштевнем и ахтерштевнем. Углы присоединяются к килю.
  3. Укладываем на свои места скуловые брусья, привальные и стрингеры днищевые.
  4. Перед тем как приступить к обшивке следует подогнать все выступающие брусья для того что бы обшивка плотно легла на борт.
  5. Закончив подгонку можно приступать к крепежу обшивки.
  6. Устанавливаем палубу. Обрезаем пилой и обрабатываем рубанком транцы, шпангоуты, переборки по линии палубы.

Между привальным брусом и карленгсом ставим так называемые «сухари» — это бруски из дерева равные расстоянию между карленгсом и привальным брусом. Проводим стыковки палубного настила и крепим его при помощи клея и мелких шурупов.

Устанавливаем комингс по периметру кокпита

При желании можно облегчить одноместное судно, для этого стоит просто сделать корпус короче, исключая средний шпангоут. Кроме того у данного вида лодки шпангоуты можно в принципе удалить достаточно будет оставить 2 переборки попкита.

Работа с корпусом закончена, после этого изготовляем сиденья, спинки, елани, рулевое устройство и руль.

Вёсла можно сделать самому или приобрести в магазине.

Помимо этого данный вид байдарки предусматривает возможность установки паруса, но это потребует дополнительных поплавков вдоль борта.

В палубе под мачту делают усиленное дополнительными накладками отверстие, а на килевую часть гнездо для штопора мачты.

Есть возможность установки мотора, с этой целью на краях кокпита следует смонтировать узлы для крепления маломощного мотора. Таким образом, вы получаете универсальную лодку.

Выбор лодки

После того как разобрались в строительстве классической байдарки рассмотрим подробнее возможность строительства каяка из фанеры.

Можно воспользоваться бесплатной программой для составления чертежей каяка, однако у неё есть некоторые недостатки, такие как отсутствие развёртки поверхности. Кроме того наличие платных чертежей лодок до 3 метров практически отсутствует.

Так что рассмотрим возможность строительства каяка модели Wood Duck 10.

Закупка материалов

Великолепного качества, в масштабе 1 к 1. Останется только раскатать на фанерных листах и сделать перенос деталей.

Имеется возможность приобрести и остальные комплектующие на сайте этой компании, но откровенно говоря, цены у них не померные и для экономии можно попробовать найти материалы у отечественных компаний.

Фанера

В спецификации указано, что фанера должна быть «морская» размера только 2240 на 1220 миллиметров. К сожалению, в обычных строительных магазинах и торговых точках данный вид фанерных листов приобрести практически невозможно.

Приобрести можно через интернет, торговлей занимается компания Пенрус.

Для строительства идеально подойдут 2 варианта:

  1. «Амесклао» китайского производства.
  2. «Лауро Вермельо» бразильского изготовления.

Из эстетических соображений воспользуемся цветовой расцветкой «Жатоба».

Как показала практика, фанера производства Бразилии оказалась по качеству намного лучше, нежели китайский материал. Отличается равномерной толщиной по всей плоскости, обладает хорошей жесткостью и отсутствием сучков.

Стеклоткань

Проект предусматривает использование стеклоткани с удельным весом 130 грамм на метр квадратный, однако широко представленные производители не предусматривают выпуска такого формата материала.

В идеале следует приобретать ровно упакованные отрезки, так как упаковка в пачки приводит к образованию деформаций и сгибов, с которыми впоследствии могут возникнуть проблемы при покрытии смолой.

Читать еще:  Карп на джиг головку

Смола эпоксидная

Отличным вариантом, подходящим по цене и техническим характеристикам является смола Этал-370 и отвердитель Этал-47Ф5. Единственным недостатком можно отметить недостаточная прозрачность при высыхании.
Итак, подведём итог по закупке материалов:

  • Фанера «Амесклао» 1шт.
  • Фанера «Лауро Вермельо» 1шт.
  • Э-З-200 стеклоткань 20 метров.
  • Аэросил А300 120 грамм.
  • Отвердитель 5 килограмм.
  • Смола 10 килограмм.
  • Лак 1.5 литра Marshal Protex Yat Vernik.
  • Разбавитель 0.5 литра Marshal.

Постройка

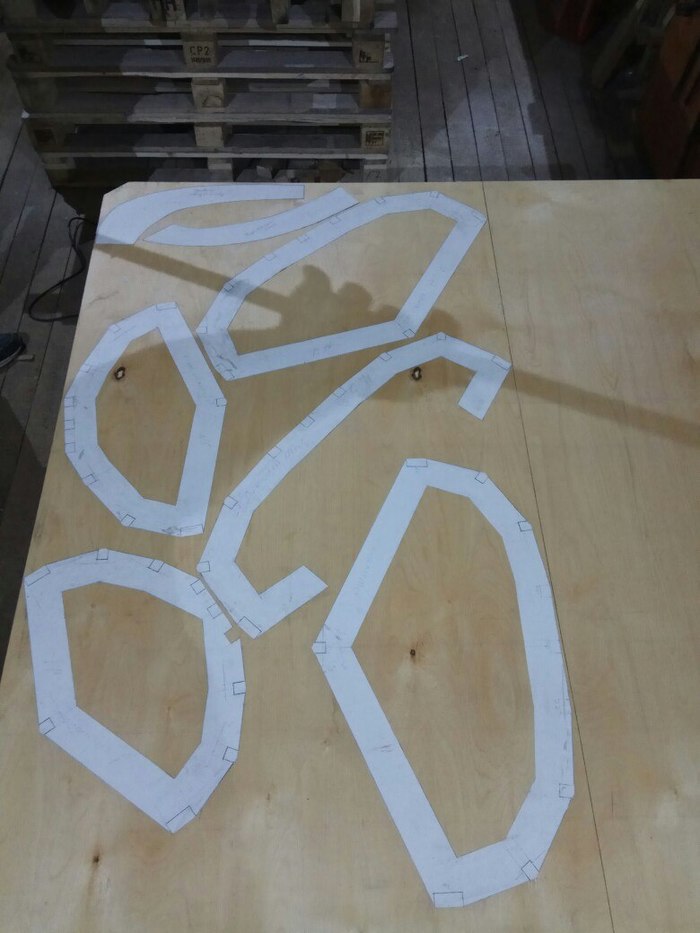

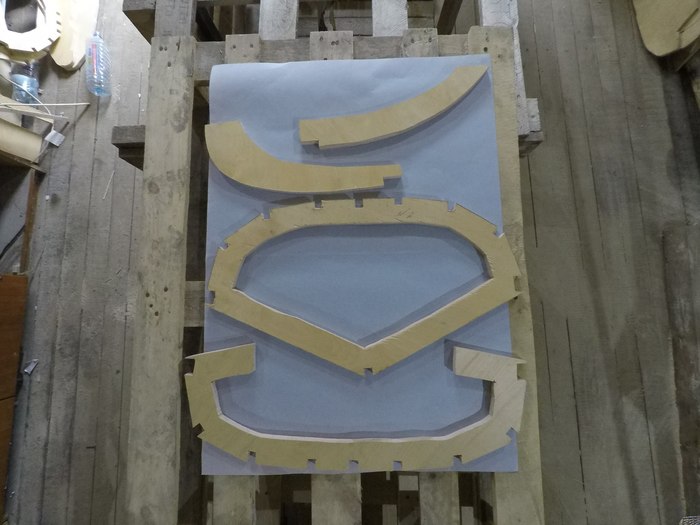

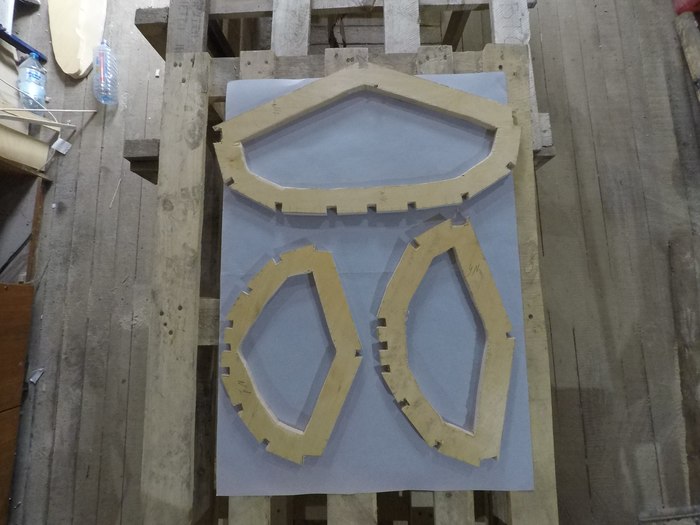

Начинать сборку лодки следует с переноса деталей с чертежа на фанерные листы в натуральную величину. Для этого накладывается чертёж на фанерные листы, и с помощью шила, лекала, линейки, и простого карандаша делается разметка.

После того как листы размечены можно приступить к распилу для этой цели можно использовать лобзик с пилкой малого размера однако практика показала что пила для фанеры лучше подойдёт для этой цели.

Далее производим сборку согласно чертежу при помощи медной проволоки при отсутствии таковой можно воспользоваться металлической проволокой не более 1 миллиметра в сечении.

Можно воспользоваться крестиками для плитки для выравнивания стыков в носовой и кормовой части.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

В качестве наполнителя рекомендуют использовать древесную пыль, но в случае отсутствия таковой можно воспользоваться аэросилом и тиксотропной добавкой для смолы.

В оригинале рекомендуется всё же пыль древесная.

Далее производим обработку наружного борта и закругление швов, а так же подгонку нижних и боковых частей корпуса так как они будут составными из-за того что листы фанеры короче чем длинна лодки.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Далее после всех проделанных операций можно приступить к раскройке стекловолокна по размерам и пропитке пред оклейкой.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри.
Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Испытания

Итак, сборка закончена, можно приступить к испытаниям.

Транспортировку можно осуществлять на самодельном багажнике вследствие малого веса каяка. Лодка на воде показала отличные характеристики управляемости, скорости, и грузоподъемности, прекрасно держится на плаву при нагрузке 120 килограмм.

Сравнение с эталоном

Внешний вид:

  • При сравнении фабричной модели и самодельной в глаза бросается метод нанесения лака.
  • Вес отличается на 5 килограмм вследствие использования разных видов фанеры. В оригинале масса составляет 16 килограмм.
  • Палуба всё-таки выглядит несколько аляповатой, за счёт использования разных видов реек.
  • Использование непрозрачного отвердителя существенно влияет на конечный цвет дерева.

Ошибки и неудачи

По сравнению со строительством лодки из фанеры данная модель является довольно трудоёмким и затратным по времени. Есть резон приобрести максимум зарубежных материалов, несмотря на стоимость.

Повышенная плотность стекловолокна привела к существенному увеличению конечного изделия, присутствует процент дефектов за счёт неправильной укладки стеклоткани.

Использование фанерных реек значительно удешевило строительство, но внесло существенное искажение внешнего вида.

Смола и отвердитель постоянно образовывают пузырьки, от которых сложно избавится.

Несмотря на все сложности, и недостаток качественных материалов, приличную лодку можно построить без существенных капиталовложений и минимальных затрат времени.

Каяк своими руками

Каяк – это один из видов лодок. Он прекрасно подходит для условий рыбалки и не только. Его реально использовать и для туристических походов и просто для прогулок по рекам или озерам. Это связано с тем, что в сравнении с другими аналогами, эта лодка имеет ряд преимуществ.

Каяк не так сложно сделать своими руками, поэтому нет необходимости в его покупке, хотя такой вариант также можно рассматривать. Информация в данной статье направлена на то, чтобы хоть как-то помочь тем, кто решил сделать каяк своими руками.

Необходимость каяка для рыбака

Лодки нужны рыболовам, чтобы перемещаться по водоемам в поисках перспективных мест, а также ловли рыбы, из этих плавсредств. Наличие лодки делает процесс рыбалки более динамичным и результативным. Это связано с тем, что расширяется акватория рыбалки и становятся доступными самые недоступные участки водоема. Каяки пользуются гораздо большей популярностью среди рыболовов, по сравнению с другими видами подобных плавсредств, благодаря лучшим техническим характеристикам.

Это связано с целым рядом достоинств, о которых имеет смысл поговорить. Например:

  1. Они удобные в эксплуатации, что связано с безопасностью как нахождения в лодке, так и при перемещении внутри нее.
  2. Устойчивость лодки играет очень важную роль, особенно, когда нужно вытащить из воды крупный экземпляр или покинуть лодку, переместившись в воду. В любой момент можно так же легко залезть в лодку из воды.
  3. Из нее не нужно вычерпывать воду, поскольку она сама вытечет из лодки через отверстия, которые расположены выше уровня дна.
  4. Правильно сделанная конструкция, никогда не затонет, даже если она и перевернется по каким-то причинам, благодаря наличию специальных перегородок.
  5. Каяк легко транспортировать на любые расстояния, поскольку он не влияет на аэродинамические свойства автомобиля.
  6. Это плавсредство не требует особых условий для хранения. Его достаточно подвесить, как можно выше в гараже или другом помещении.

Что лучше: купить каяк или сделать самому?

Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.

Каяк для рыбалки своими руками

Что нужно иметь?

В первую очередь следует определиться с наличием инструментов и материалов. Для подобных работ нужно иметь следующие инструменты и материалы:

  1. Электрический лобзик.
  2. Электрическая шлифовальная машина ленточного типа.
  3. Электрическая дрель и электрический шуруповерт.
  4. Строительный фен.
  5. Ножницы различных размеров с хорошей заточкой режущей кромки.
  6. Строительный нож с острым лезвием.
  7. Плоскогубцы и кусачки.
  8. Около 4-х листов фанеры, толщиной не меньше 4-х мм, соответствующего качества.
  9. Стеклоткань, размерами до 20-ти метров квадратных.
  10. Водостойкий лак – до 1,5 литра.
  11. Аэросил А300 – около 120 граммов. Его нужно добавить в эпоксидную смолу за сутки до начала ее использования.
  12. Эпоксидная смола – до 10 кг.
  13. Шпатель гибкий из резины, для работы с эпоксидной смолой.
  14. Прочная соединительная проволока.
  15. Одноразовые пластиковые стаканчики.
  16. Кисти различного размера – до 5-ти штук.
  17. Растворитель до 0,5 литра.
  18. Отвердитель для эпоксидки – до 5-ти кг.
  19. Перчатки резиновые одноразовые.
  20. Несколько штук деревянных палочек, похожих на те, что используются для мороженого.
  21. Груз.
  22. Малярная лента.
  23. Рабочие чертежи, которые необходимы для строительства лодки. Их можно найти в Интернете и скачать, а потом перерисовать в масштабе 1:1, что сильно упростит процесс строительства. Достаточно будет перенести рисунок на фанеру и вырезать заготовки электрическим лобзиком.

Заготовка материалов

Основными материалами является фанера, эпоксидная смола и стеклоткань. При приобретении следует обращать внимание на их качество. Об особенностях этих материалов указано ниже по тексту.

Фанера

Для изготовления каяка нужна фанера, которая отличается соответствующими размерами (2240х1120мм) и которая не продается в наших магазинах. Поэтому, придется обратиться за помощью к Интернету и оформить соответствующий заказ через него, хотя и это не дает никаких гарантий.

Даже через интернет подобные листы трудно приобрести, поскольку не все организации осуществляют подобную торговлю. Это связано с тем, что фанера подобных размеров не пользуется большим спросом из-за проблем с транспортировкой.

Несмотря на это, имеются компании, которые осуществляют продажу подобных видов товаров через Интернет.

Примером может служить компания «Пенрус». Для изготовления каяка подойдет 2 вида фанеры. Например:

  1. «ЛауроВермельо», которая производится в Бразилии. Считается очень качественным материалом, на котором практически не найдешь дефектов или сучков. Фанера отличается особой прочностью, а ее толщина практически одинаковая по всей плоскости.
  2. «Амесклао», которая является аналогом китайского производителя. Цена фанеры несколько ниже, но и качество несколько хуже.

При этом, не имеет значения, какой цвет имеет фанера, поскольку это на процесс строительства не повлияет. После окончания строительства каяк можно покрасить в любой, самый привлекательный цвет. Для изготовления лодки подойдет цвет «Жотоба».

Стеклоткань

Качество этого материала так же играет значительную роль в процессе самостоятельного изготовления подобного плавсредства. При выборе материала основными критериями считаются:

  1. Технологический процесс изготовления требует использования стеклоткани с удельным весом порядка 130 граммов на метр квадратный.
  2. Гораздо чаще встречается материал с удельным весом 100 или 200 граммов на квадратный метр. В таком случае следует остановить свой выбор на материале с удельным весом 200 граммов на метр квадратный. В результате реально получить качественное и прочное изделие.
  3. Для получения качественного конечного результата следует брать те отрезки ткани, которые не имеют изгибов, так как они будут мешать получению ровной поверхности. Ткань с поперечными следами изгибов принесет много проблем в процессе вскрытия ее эпоксидной смолой.

Эпоксидная смола

Как было указано выше, потребуется около 10 кг эпоксидной смолы, хотя во многих инструкциях указывается меньший расход материала. В данном случае лучше опираться на результаты, полученные практическим путем, а они свидетельствуют, что расход окажется порядка 10-ти килограммов. Если и останется ее, то не так много, а если не хватит, то это может сказаться на качестве изделия, поскольку эпоксидная смола твердеет достаточно быстро. Лучше, если вся поверхность лодки покроется за один заход, без остановки процесса нанесения эпоксидной смолы.

Читать еще:  Платная рыбалка в Подмосковье без нормы вылова, рыболовные клубы

Для работы подойдет эпоксидка «Этал-370», для которой подойдет затвердитель «Этал-47Ф5». Если оценивать соотношение цены к качеству и ее основным техническим данным, то это самый подходящий технический продукт.

Этапы строительства

Для начала следует заняться подготовкой рабочего места, материалов и инструментов. Учитывая размеры лодки, для ее строительства подойдет автомобильный гараж. В любом случае места должно быть достаточно, да и работы с эпоксидной смолой требуют особых условий.

Строительство подобного плавсредства состоит из таких технологических этапов:

  1. На основании имеющихся чертежей занимаются изготовлением всех составных частей. Для этого используется электрический лобзик и другие инструменты.
  2. Осуществляется сборка отдельных частей деталей, для чего используют малярную ленту.
  3. В первую очередь собирают деки и нижнюю часть будущего каяка.
  4. После того, как окажутся готовыми обе части изделия, их соединяют вместе и оценивают, насколько они подходят одна к другой.
  5. На внутренние поверхности обеих частей наносится слой эпоксидной смолы.
  6. Внизу лодки формируется отсек непотопляемости, который состоит из нескольких перегородок. Их так же следует обработать эпоксидкой.
  7. После этого осуществляют подгонку деки и нижней части конструкции еще раз. В результате они должны идеально подойти друг к другу.
  8. Если все нормально, то обе части склеивают и обрабатывают эпоксидкой места стыков. После этого, вся поверхность лодки вскрывается слоем эпоксидной смолы.
  9. На этом этапе формируют лючки.
  10. Окончательный этап – это поклейка стеклоткани на всю поверхность плавсредства. При этом, нужно следить за качеством поклейки стеклоткани. После того, как эпоксидная смола застынет, постройку желательно зашлифовать, после чего покрасить в любой цвет.

Испытания

В результате постройки должно получиться сравнительно легкое плавсредство, которое легко транспортируется к водоему с помощью легковой машины. Здесь, на водоеме, нужно приступить к ходовым испытаниям, построенной своими руками, уникальной лодки.

Задача предстоящих испытаний – это проверка технических характеристик по таким критериям:

  1. Простота в управлении.
  2. Скорость передвижения, как без груза, так и с грузом.
  3. Максимальная грузоподъемность каяка.

Насколько известно, готовое изделие должно легко перевозить груз в 120 килограммов, без ущерба посадки и управляемости. Главное, чтобы лодка нигде не пропускала воду. Как показывает практика, изделия, созданные по такой технологии, легко ремонтируются и обладают высокой прочностью, не смотря на свою легкость.

Как сделать каяк для рыбалки своими руками

Каяк для рыбалки представляет собой плавательное средство, которое отличается небольшим весом и высокой маневренностью. Оно способно развивать большую скорость, беспрепятственно проходя между зарослями камышей и в других труднодоступных местах.

Что собой представляет каяк

Промышленные предприятия, которые выпускают каяки, взяли за основу плавсредства, используемые народами Севера. Лодки были усовершенствованы, и теперь рыбаки могут приобрести туристическую версию.

По своим характеристикам судно отличается от надувных, алюминиевых и пластиковых лодок. Для его изготовления используется технология литья. Корпус напоминает капсулу закрытого типа, она защищена от проникновения воды. Часто компании используют для выпуска каяков полиэтилен, состоящей из 3 слоев. Такой материал обладает положительной плавучестью. Это гарантирует, что плавсредства никогда не утонут.

В каяке можно перевозить груз небольшого размера, для его транспортировки сделаны багажные камеры. Чтобы рыбак не уставал, производители оборудуют плавсредства упорами для ног. Весла крепятся по бокам с помощью фиксаторов, поэтому их можно отпустить, дав отдых рукам.

В магазине выбираем рыболовный каяк, обращая внимание на его габариты. На скоростные показатели и маневренность оказывают влияние длина и ширина. Чем больше судно, тем оно быстрее. При уменьшении размеров снижается его устойчивость на воде.

В магазине можно приобрести надувной каяк для рыбалки. Если планируется рыбная ловля на небольших каналах, реках и маленьких озерах, можно выбрать каяк длиной от 3,5 до 3,7 м.

Каяк используется не только для туризма, но и для охоты и рыбалки, для моря подходят модели длиной более 4 м с высокой посадкой. Дело в том, что короткие суда не рассчитаны на большую волну. При сильном боковом ветре их устойчивость по курсу снизится, а скорость передвижения будет маленькой.

Чем больше водоем, тем длиннее должен быть каяк. Ширина плавсредства подбирается индивидуально, она зависит от физической формы рыбака и его веса. Важным параметром является грузоподъемность. Она определяется по следующей формуле: вес каякера плюс 40 кг.

Преимущества использования на рыбалке

Рыболовные каяки отличаются следующими преимуществами:

  1. Его не нужно регистрировать, нет необходимости иметь при себе права.
  2. Не требуется проходить техосмотр.
  3. Его можно хранить в гараже, повесив на стену.
  4. Доступная стоимость.
  5. Удобное сиденье, которое позволяет рыбаку несколько часов находиться в одном положении на воде.
  6. Есть держатель для удилищ. В наличии фиксаторы для датчика эхолота, якоря и якорного линя.
  7. Судно легко транспортировать на машине.

Высокая скорость позволяет покрывать большие расстояния в течение светового дня. Бесшумный ход дает возможность подбираться к пугливой рыбе.

Достоинства и недостатки самодельного плавсредства

Самодельная байдарка может быть сделана из фанеры и других дешевых материалов, поэтому создание такого судна не нанесет урон семейному бюджету. Но для строительства нужны навыки работы с инструментами, это может стать препятствием.

Самостоятельное строительство потребует установки стапелей, они должны быть выставлены строго горизонтально, поэтому для новичков этот этап будет сложным. Лодка может быть каркасной, байдарка своими руками может быть сделана на стапелях за неделю.

Как сделать каяк своими руками

Рыбаков часто интересует, как сделать байдарку самому. Строительство плавсредства начинается с покупки материалов. Понадобятся следующие инструменты:

  • электролобзик;
  • шлифовальная машина;
  • шуруповерт и дрель;
  • строительный фен;
  • кусачки;
  • плоскогубцы.

Для того чтобы сделать рыбацкий каяк своими руками, потребуются 4 листа фанеры, нож и шпатель. Для покрытия корпуса подходят стекловолокно или полиэтиленовые пленки.

Чертежи и схемы

Ускорить строительство помогут схемы. Их можно сделать самостоятельно, но лучше использовать готовые чертежи шпангоутов байдарок.

Можно по схеме сделать каяк для рыбалки своими руками из пенопласта, фанеры или других материалов. Из дерева выдалбливают каноэ, домашних стройматериалов достаточно для выполнения работы. Осуществляя сборку, следует уделить внимание стыкам и швам.

Материалы

Для изготовления каяка потребуется фанера, эпоксидная смола и стеклоткань. Прочность судна зависит от качества используемых материалов, поэтому нужно покупать листы фанеры без сучков и других дефектов.

Стеклоткань должна иметь удельный вес от 130 до 200 г/м². Для склеивания стоит брать отрезы материала без изгибов. Если они будут, то покрыть судно эпоксидной смолой будет сложнее.

Для изготовления каяка требуется 10 кг эпоксидной смолы. Этого количества хватит, чтобы покрыть поверхность изделия на 1 раз. Лучше всего приобрести «Этал-370». Будет нужен и отвердитель, для этой цели подходит «Этал-47 F5».

Порядок выполнения работ

Лучше всего строить судно в гараже, процесс можно разделить на следующие технологические этапы:

  1. Нанесение разметки и выпиливание элементов каяка. Для ускорения процесса строительства используют электрический лобзик.
  2. Сборка деталей на малярную ленту.
  3. Фиксация деков и нижней части изделия.
  4. Соединение частей конструкции в единое целое. При необходимости выполняется подгонка элементов друг к другу.
  5. Изнутри детали покрывают эпоксидной смолой.
  6. В нижней части лодки делают отсек, состоящий из нескольких перегородок. Он сделает судно непотопляемым. Все элементы также покрывают эпоксидным материалом.
  7. Еще раз выполняют подгонку нижней части лодки и деки, между ними не должно быть зазоров. После этого приступают к склеиванию всех элементов, места стыков покрывают эпоксидной смолой.
  8. Устройство люка.
  9. Конструкцию покрывают стеклотканью.

После застывания эпоксидной смолы поверхность каяка шлифуют, а потом окрашивают в выбранный цвет.

Ходовые испытания

Когда самодельное плавсредство будет готово, начинается этап ходовых испытаний. Они необходимы для того, чтобы проверить его технические характеристики.

Если все было сделано правильно, каяк не будет пропускать воду. Он должен быть прост в управлении, перевозить минимум 120 кг груза, устойчиво держаться на воде и быть маневренным.

Самодельная байдарка «Сирена» v1.2 (Часть 1)

Привет всем моим подписчикам и тем кто заглянул просто так.

Летом 2017 года я и мой друг решили отправиться в путешествие на байдарках по рекам России (Вятка — Кама — Волга — Дон) . Т.К. цена байдарок нас не устроила (а начинаются они от 35 тысяч деревянных) , то решили, что будет делать сами. Ниже представлен полный фото отсчет со всеми чертежами и комплектующими.

1. На фото ниже общий чертеж байдарки «Сирена» Сразу стоит оговорится что мы использовали лишь часть чертежей. Все остальные чертежи можно найти прописав в гугле «Байдрка Сирена».

2. Чертежи штевней и шпангоута.

3.Таблица с размерами для всех шпангоутов. К слову, это все что было использовано нами в качестве основных данных. Очень многое придумывалось и подгонялось на месте. Впрочем обо всем по порядку.

4. Немного о том, какие материалы были закуплены изначально и как были использованы. На фото то, что мы получили из одного листа фанеры размером 1500×1500х15 мм (нужно понимать, что все материалы куплены с расчетом на 2 байдарки) Купленный лист был распилен на 3 категории разных размеров реек: 1 — шириной 15 мм в количестве 30 шт. 2 — шириной 18 мм в количестве 18 шт. 3 — шириной 34 мм в количестве 12 шт. И все это добро было использовано в качестве стрингеров байдарки. На фото комплект для одной байдарки.

5. Собственно крепеж, по средствам которого производились все соединения. Точное количество назвать не могу, т.к. все постоянно докупалось по мере необходимости и возникновению «гениальных» инженерных идей. Для понимая масштаба скажу, что пластина имеет размеры 80х15 мм, а самый маленький саморез в длину 15 мм.

Читать еще:  Перевозка багажа и ручной клади

6. Если лак не вызывает вопрос и его предназначение понятно ( на каждый каркас уходит чуть меньше 1 л лака на один слой), то клей использовался в местах соединений в качестве дополнительного усиления и герметизации. Но как показала практика — далеко не везде и не всегда, попросту потому, что забывали, банально поторопившись.

7. Чертежи были перенесены в полный размер на бумагу и вырезаны в качестве трафаретов.

8. Собственно на этом фото и следующем вырезанный шпангоуты. Нужно добавить, что на них ушел еще один целый лист фанеры.

9. Т.к. полученный рейки имели длину 1500 мм, а общая длинна каждого стрингера составляла не менее 4000 мм было принято решение использовать представленное соединение для получения длины 4500 мм и дальнейшей обрезки по месту. Кстати, пластины были использованы с двух сторон для прочности .

10. Готовая рейка 4500 мм и довольный участник сборки. Соответственно все остальные стрингеры были сделаны по аналогии.

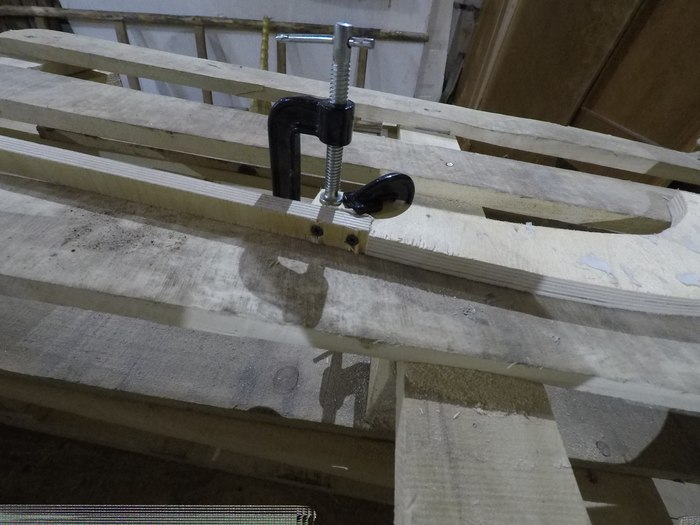

11. Крепление центрального стрингера к штевеню. Струбцины использованы с целью предотвращения расщепления фанеры. И поверьте, она расщепляется.

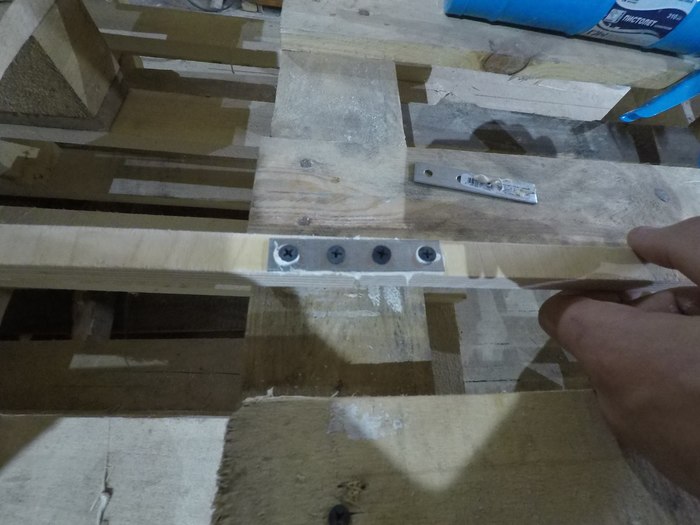

12. С боку была добавлена еще и пластина.

13. Начало положено. На фото видно только один упор из двух, которые мы использовали как ограничители общей длины в 4000 мм. Также на рабочей поверхности были сделаны метки расположения шпангоутов для упрощения последующей сборки. На фото их тоже не видно.

14. Установили все шпангоуты что бы вдохновится общим видом и масштабностью. Делимся с вами

15. Крепление оставшихся двух стрингеров к штевню. Забыл сказать, что для устройства кильсона, были использованы рейки 15х18 м.

Изготовление каяка своими руками

Каяк – является традиционным водным транспортным средством народов, населяющих просторы Арктики. Для движения используются вёсла. Разделяются на трёх, двух и одновёсельную модель.

При изготовлении традиционных моделей использовались кожи моржей и тюленей, надетые на деревянные или костяные каркасы. Для придания водонепроницаемости швам применяли китовые усы и жилы.

В наше время для изготовления используются промышленные способы с применением новейших материалов и технологий.

В данной статье мы рассмотрим, как сделать каяк собственными руками.

Как сделать каяк?

Для изготовления каяка можно использовать фанеру. Для сборки без каркасного каяка подойдёт метод склей и сшей, который будет подробно рассмотрен в данной статье.

Сборка по данной методике потребует мало времени и сил.

Как построить байдарку своими руками?

Огромную популярность у туристов приобрели байдарки «Росинка», созданные ещё в советское время. Много лет подряд они занимают почётное место в спорте, туризме, рыбалке.

Сравнительная простота конструкции и лёгкость изготовления позволила занять ей почетное, лидирующее место у людей желающих изготовить байдарку самостоятельно.

Сборка байдарки (каяка)

Последовательность сборки байдарки «Росинка»:

  1. Устанавливаются на стапеле шпангоуты из фанеры.
  2. Укладывается киль на шпангоуты в специально предназначенные для этого пазы, с заранее прикреплённым форштевнем и ахтерштевнем. Углы присоединяются к килю.
  3. Укладываем на свои места скуловые брусья, привальные и стрингеры днищевые.
  4. Перед тем как приступить к обшивке следует подогнать все выступающие брусья для того что бы обшивка плотно легла на борт.
  5. Закончив подгонку можно приступать к крепежу обшивки.
  6. Устанавливаем палубу. Обрезаем пилой и обрабатываем рубанком транцы, шпангоуты, переборки по линии палубы.

Между привальным брусом и карленгсом ставим так называемые «сухари» — это бруски из дерева равные расстоянию между карленгсом и привальным брусом. Проводим стыковки палубного настила и крепим его при помощи клея и мелких шурупов.

Устанавливаем комингс по периметру кокпита

При желании можно облегчить одноместное судно, для этого стоит просто сделать корпус короче, исключая средний шпангоут. Кроме того у данного вида лодки шпангоуты можно в принципе удалить достаточно будет оставить 2 переборки попкита.

Работа с корпусом закончена, после этого изготовляем сиденья, спинки, елани, рулевое устройство и руль.

Вёсла можно сделать самому или приобрести в магазине.

Помимо этого данный вид байдарки предусматривает возможность установки паруса, но это потребует дополнительных поплавков вдоль борта.

В палубе под мачту делают усиленное дополнительными накладками отверстие, а на килевую часть гнездо для штопора мачты.

Есть возможность установки мотора, с этой целью на краях кокпита следует смонтировать узлы для крепления маломощного мотора. Таким образом, вы получаете универсальную лодку.

Выбор лодки

После того как разобрались в строительстве классической байдарки рассмотрим подробнее возможность строительства каяка из фанеры.

Можно воспользоваться бесплатной программой для составления чертежей каяка, однако у неё есть некоторые недостатки, такие как отсутствие развёртки поверхности. Кроме того наличие платных чертежей лодок до 3 метров практически отсутствует.

Так что рассмотрим возможность строительства каяка модели Wood Duck 10.

Закупка материалов

Великолепного качества, в масштабе 1 к 1. Останется только раскатать на фанерных листах и сделать перенос деталей.

Имеется возможность приобрести и остальные комплектующие на сайте этой компании, но откровенно говоря, цены у них не померные и для экономии можно попробовать найти материалы у отечественных компаний.

Фанера

В спецификации указано, что фанера должна быть «морская» размера только 2240 на 1220 миллиметров. К сожалению, в обычных строительных магазинах и торговых точках данный вид фанерных листов приобрести практически невозможно.

Приобрести можно через интернет, торговлей занимается компания Пенрус.

Для строительства идеально подойдут 2 варианта:

  1. «Амесклао» китайского производства.
  2. «Лауро Вермельо» бразильского изготовления.

Из эстетических соображений воспользуемся цветовой расцветкой «Жатоба».

Как показала практика, фанера производства Бразилии оказалась по качеству намного лучше, нежели китайский материал. Отличается равномерной толщиной по всей плоскости, обладает хорошей жесткостью и отсутствием сучков.

Стеклоткань

Проект предусматривает использование стеклоткани с удельным весом 130 грамм на метр квадратный, однако широко представленные производители не предусматривают выпуска такого формата материала.

В идеале следует приобретать ровно упакованные отрезки, так как упаковка в пачки приводит к образованию деформаций и сгибов, с которыми впоследствии могут возникнуть проблемы при покрытии смолой.

Смола эпоксидная

Отличным вариантом, подходящим по цене и техническим характеристикам является смола Этал-370 и отвердитель Этал-47Ф5. Единственным недостатком можно отметить недостаточная прозрачность при высыхании.
Итак, подведём итог по закупке материалов:

  • Фанера «Амесклао» 1шт.
  • Фанера «Лауро Вермельо» 1шт.
  • Э-З-200 стеклоткань 20 метров.
  • Аэросил А300 120 грамм.
  • Отвердитель 5 килограмм.
  • Смола 10 килограмм.
  • Лак 1.5 литра Marshal Protex Yat Vernik.
  • Разбавитель 0.5 литра Marshal.

Постройка

Начинать сборку лодки следует с переноса деталей с чертежа на фанерные листы в натуральную величину. Для этого накладывается чертёж на фанерные листы, и с помощью шила, лекала, линейки, и простого карандаша делается разметка.

После того как листы размечены можно приступить к распилу для этой цели можно использовать лобзик с пилкой малого размера однако практика показала что пила для фанеры лучше подойдёт для этой цели.

Далее производим сборку согласно чертежу при помощи медной проволоки при отсутствии таковой можно воспользоваться металлической проволокой не более 1 миллиметра в сечении.

Можно воспользоваться крестиками для плитки для выравнивания стыков в носовой и кормовой части.

Придаем лодке форму и проклеиваем

Смолой с наполнителем производится забивка швов изнутри лодки и проклейка.

В качестве наполнителя рекомендуют использовать древесную пыль, но в случае отсутствия таковой можно воспользоваться аэросилом и тиксотропной добавкой для смолы.

В оригинале рекомендуется всё же пыль древесная.

Далее производим обработку наружного борта и закругление швов, а так же подгонку нижних и боковых частей корпуса так как они будут составными из-за того что листы фанеры короче чем длинна лодки.

Проект предусматривает соединение на ус, однако можно сделать и встык, но это приведёт к утолщению шва.

Далее после всех проделанных операций можно приступить к раскройке стекловолокна по размерам и пропитке пред оклейкой.

Сборка палубных реек в оригинале предусматривает использование кедровых пород дерева. Так как данный материал найти практически невозможно, поэтому можно использовать оставшуюся фанеру после распила деталей.

Для временного крепления можно использовать клеевой пистолет.

После всех вышеперечисленных операций можно приступать к оклейке стеклотканью снаружи и изнутри.
Когда оклейка окончена и клей застыл, приступаем к монтажу пяточных упоров.

Сделать их можно используя мебельные винты, а к корпусу приклеить.

Испытания

Итак, сборка закончена, можно приступить к испытаниям.

Транспортировку можно осуществлять на самодельном багажнике вследствие малого веса каяка. Лодка на воде показала отличные характеристики управляемости, скорости, и грузоподъемности, прекрасно держится на плаву при нагрузке 120 килограмм.

Сравнение с эталоном

Внешний вид:

  • При сравнении фабричной модели и самодельной в глаза бросается метод нанесения лака.
  • Вес отличается на 5 килограмм вследствие использования разных видов фанеры. В оригинале масса составляет 16 килограмм.
  • Палуба всё-таки выглядит несколько аляповатой, за счёт использования разных видов реек.
  • Использование непрозрачного отвердителя существенно влияет на конечный цвет дерева.

Ошибки и неудачи

По сравнению со строительством лодки из фанеры данная модель является довольно трудоёмким и затратным по времени. Есть резон приобрести максимум зарубежных материалов, несмотря на стоимость.

Повышенная плотность стекловолокна привела к существенному увеличению конечного изделия, присутствует процент дефектов за счёт неправильной укладки стеклоткани.

Использование фанерных реек значительно удешевило строительство, но внесло существенное искажение внешнего вида.

Смола и отвердитель постоянно образовывают пузырьки, от которых сложно избавится.

Несмотря на все сложности, и недостаток качественных материалов, приличную лодку можно построить без существенных капиталовложений и минимальных затрат времени.

Источники:

http://sea-kayak.ru/technical/?idnews=74
http://superkaras.ru/nazametku/fishki/kayak.html
http://fishingday.org/kayak-svoimi-rukami/
http://ribaku.info/ekipirovka/kak-sdelat-kayak
http://pikabu.ru/story/samodelnaya_baydarka_sirena_v12_chast_1_5738391
http://superkaras.ru/nazametku/fishki/kayak.html

Ссылка на основную публикацию
Статьи c упоминанием слов:

Наш сайт использует файлы cookies, чтобы улучшить работу и повысить эффективность сайта. Продолжая работу с сайтом, вы соглашаетесь с использованием нами cookies и политикой конфиденциальности.

Принять
Adblock
detector
×
×
