Изготовление зимней электронной удочки для рыбалки своими руками

С каждым годом на рыболовном рынке появляются новые приспособления и снасти, которые превращают процесс ловли рыбы в незабываемое, полное ярких эмоций действие. В числе самых уникальных изобретений последнего времени находится зимняя электронная удочка. И хоть многие даже не представляют себе, что это за инструмент, продвинутые рыболовы успешно ловят с его помощью различную рыбу.

Немного истории и общих данных

Если углубиться в историю, то начиная с 70-х гг. прошлого века, люди уже делали первые попытки соорудить специальную снасть для зимней ловли, которая будет обладать минимальными габаритами, и при этом ее не придется дергать во время поклевки. Народные умельцы пытались изготовлять самодельные варианты, используя всевозможные схемы. Таким образом, им удавалось достигать самостоятельного колебания шестика с определенной частотой и амплитудой, но большинство разработок имели множество минусов, включая:

1. Слишком тяжелый вес.
2. Плохое качество работы из-за наличия в конструкции древних транзисторов и реле.

Технологический прогресс прошлых десятилетий практически не менял ситуацию, да и ведущие производители рыболовных снастей не особо углублялись в эту тему. Ведь в кругу профессиональных рыбаков ходили мнения, что такой подход к ловле несерьезный и актуальный только для бездельников.

Тем не менее стремительное развитие технологий начало касаться всех сфер человеческой деятельности, поэтому вскоре на рынке стали появляться уникальные, непонятные для многих, изобретения. В их числе оказались и зимние электроудочки, которые совместили в себе инновационные наработки, а также интегральные микросхемы, что расширило спектр возможностей современного рыболова.

В результате многие поклонники рыбной ловли обратили внимание на новый способ, отмечая, что это действительно достойная альтернатива для классических снастей, известных с далекого прошлого.

Сама зимняя электронная удочка мало чем отличается по своей внешности и габаритам от обычного инструмента наподобие «балалайки» со встроенной катушкой и прижимной гайкой типа «барашек». При изготовлении корпуса задействовались фрезеровальные приборы, что позволяло обеспечивать точный подгон удильника под катушку. В катушечном отсеке присутствовало сквозное отверстие, через которое подавалась леска с остальной оснасткой. Применение специальных материалов, которые превосходили по своим эксплуатационным качествам классический пенопласт, сделали удочку очень легкой, влагоустойчивой, а также не тонущей.

Критерии выбора удочки

В настоящее время электронная удочка для зимней рыбалки считается отличным средством для максимально комфортной и результативной ловли. Но чтобы купленный инструмент демонстрировал заявленную производительность, надежность и функциональность, необходимо тщательно подойти к его выбору. На этом этапе следует обратить внимание на несколько основных критериев:

1. Емкость источников питания и их способность работать под воздействием экстремально низких температур. Такие параметры требуют особого внимания, ведь если батарея будет садиться за короткое время, то снасть попросту не сможет справляться со своей задачей и потеряет смысл.
2. Поддержка разных режимов работы, которые отличаются типом игры. Варианты, работающие на одном режиме, создают исключительно однотипные движения, поэтому игра приманки вряд ли будет привлекать рыбу.
3. Наличие дополнительных индикаторов поклевки. Большинство современных разработок оборудовано специальными звуковыми и световыми элементами, оповещающими о клеве. Они по-особому актуальны в тех случаях, если вы собираетесь оставлять удочку возле лунки без присмотра или рыбачите в условиях недостаточной освещенности. Вовремя сработанный сигнализатор позволит рыболову совершить подсечку и достать добычу без потери ценной снасти. Вмонтированные световые индикаторы быстро сориентируют его при ловле в нескольких лунках, которые находятся на определенном удалении друг от друга.
4. Наличие штатной раскладной подставки, которая повышает удобство эксплуатации. Важно понимать, что вы не сможете постоянно удерживать снасть в руках, ведь это отнимает много сил и энергии. А положить ее на лед тоже неразумно, ведь это может привести к замерзанию и даже затаскиванию под воду в момент поклевки агрессивной добычи.

Популярные электронные модели

Сегодня в специализированных торговых точках можно встретить обширное разнообразие эффективных электронных удочек, которые заслужили массу положительных отзывов и сумели впечатлить даже самых требовательных рыболовов. Среди популярных моделей выделяют:

А теперь о каждой снасти поподробнее.

Модель «Супер рыбак» или «Фишмагнит-2» являются одними из самых первых электронных удочек, которые оборудованы откидной ножкой. Они способны работать сразу с 8-мя режимами работы, что обеспечивает удобную настройку стиля игры приманки в зависимости от условий ловли.

Для управления задействуется три кнопки, а это значит, что со снастью без особых сложностей разберется даже новичок. Ключевым достоинством приспособления является наличие энергосберегающей системы, которая способна автоматически отключать устройство после двухчасовой работы. Производитель совместил в 5 заводских режимов работы и три ручных, где рыболов может вносить изменения под себя. Купить такие снасти можно за 3 тысячи рублей.

«Фишмагнит-2 Люкс» представляет собой усовершенствованную версию «Супер рыбака», в которой присутствует светодиодный дисплей и ряд дополнительных датчиков, позволяющих определять текущую глубину погружения приманки, окружающую температуру, а также ряд других важных показателей.

По заявлениям производителей, снасть способна исправно работать при температурном режиме до -40 градусов Цельсия, поэтому она подходит для рыбалки в самых экстремальных климатических условиях. Обойдется такая покупка счастливому покупателю в 4 тысячи рублей.

«Олька» — это уникальная электронная удочка, которую производят на Украине. Ее отличает наличие рукояти из пробкового материала, которая по-особому удобно лежит в руке и не поддается скольжению или замерзанию на морозе. Еще одним достоинством модели является практически бесшумная работа, что делает ее более эффективной, чем предыдущие разновидности.

Как утверждают пользователи, на одном заряде снасть работает около 5 дней, при этом допустимый температурный режим составляет -16 градусов Цельсия. Стоит модель 3,5 тысячи рублей.

Применение снасти

Несмотря на идентичный принцип работы, тонкости настройки и эксплуатации снасти в реальных условиях могут отличаться в зависимости от выбранной модели.

Для большинства таких инструментов подходит следующая инструкция работы, созданная на примере модели «Удача»:

1. Итак, первым делом необходимо включить снасть, нажав на кнопку, которая переводит ее в рабочий режим (как правило, она отображается обозначением «Р»). При этом длительное зажатие этой кнопки приводит к изменению режима работы.
2. В противоположной части панели также присутствуют кнопки, которые позволяют менять основные функциональные параметры.
3. Если выбрать режим постоянных колебаний, то это позволит изменять показатель их частоты в минуту, но это исключает возможность оповещения о поклевках.
4. Если перевести снасть в режим постоянного покоя, то вибрация будет отключена, при этом ее заменит оповещение о случившейся поклевке светом или звуком.
5. Выбирая режим переменного колебания, рыболов может вручную регулировать продолжительность игры и состояния покоя.
6. Все остальные функции являются заводскими, т. к. они были изобретены производителем удочки. По мнению многих пользователей, их наличие превращает рыбную ловлю в увлекательный и результативный процесс.

Изготовление своими руками

Несмотря на обширное разнообразие готовых моделей, изготовление электронной удочки своими руками для зимней рыбалки интересует многих народных умельцев. Это не удивительно, ведь создать снасть можно за небольшой промежуток времени, при этом без секретных умений или знаний.

Все что может потребоваться в процессе сборки, это несколько подручных средств, а также следующая инструкция:

1. В качестве основы для самодельной разработки может использоваться любая зубная щетка с электрической системой, от которой отрезают одну часть, а к другой фиксируют шпулю, предварительно разрезанную на две отдельные части.
2. Затем к щетке фиксируют чувствительный хлыстик.

Несмотря на множество плюсов, такой вариант обладает и минусами — он не может работать бесшумно, а также не поддерживает регулировку чувствительности. Эти отрицательные стороны нехарактерны для более сложной снасти, которую создают наподобие профессиональных заводских моделей. Ее делают следующим образом:

1. Для основы берется одно колено спиннинга, от которого изымают все ненужные элементы.
2. Специальный электромеханический модуль, называемый герконом, вставляют в конструкцию, где он выполняет функции герметичного выключателя. Для управления этим элементом используется магнит, который находится в движке.
3. Для регулировки частот используются детали от обычной зажигалки.
4. В качестве материалов для изготовления корпуса, который будет защищать катушку и электромагнит, используется пенопласт и любой аптечный пузырек с подходящими размерами.
5. Конструкцию также дополняют хлыстиком из винипласта, который продается в любом магазине.
6. Подходящую катушку тоже можно купить в магазине, т. к. в ход идут любые варианты, подходящие для зимней ловли.
7. Для изготовления сторожка используется часовая пружина.

При соблюдении таких инструкций, изготовить электронную зимнюю удочку своими руками будет очень просто. Главное — не отклоняться от руководства и поэтапно выполнять каждый пункт. Самодельное изобретение сможет стать ценным рабочим инструментом для зимней рыбалки.

Полезные советы новичку

Если вам удалось изготовить качественную зимнюю электронную удочку, или вы купили ее в специализированной торговой точке, не забудьте обратить внимание на несколько тонкостей ловли рыбы в такую пору года:

1. Первым делом уделите должное внимание собственной безопасности, стараясь не выходить на водоем до момента, пока он не станет достаточно толстым и прочным. Важно помнить, что в первые дни зимы толщина льда бывает совсем небольшой, поэтому пребывание на нем может превратиться в опасное действие.
2. Собираясь рыбачить зимой, отдавайте предпочтение только тем снастям, которые не боятся воздействия морозов и способны выдерживать даже самые экстремальные морозы.
3. В холодную пору многие обитатели глубин не демонстрируют особой активности в поведении, что связано с замедлением обменных процессов в их организме. Если летом рыба интенсивно клевала на определенные приманки, то зимой ее могут не интересовать даже самые привлекательные предложения. В таком случае рыболову нужно проявлять самые изощренные способы игры, а также уделять должное внимание поиску перспективных мест, где может водиться добыча. Также следует запастись дополнительными вспомогательными приборами, включая эхолоты и навигаторы. Такие гаджеты превратят пребывание на льду в комфортное и результативное действие.

Нельзя забывать и об укрытии от холода. Если вы намерены остаться на водоеме на ночь или собираетесь рыбачить долгое время, то наличие палатки с раскладывающей кроватью или креслом — обязательный атрибут. Также нужно позаботиться о хорошем теплообменнике, ведь ночные морозы бывают просто невыносимыми.

Ответственный подход к предстоящей ловле зимней удочкой обязательно подарит вам незабываемые впечатления и трофейный улов.

Особенности электронной удочки для зимней рыбалки

Для поддержания параметров амплитуды и частоты колебаний мормышки — рыболовной снасти (крючка) — существует специальный инструмент — электронная удочка. Она является вспомогательным средством для зимней рыбалки. Есть модели, которые можно приобрести в специализированных магазинах или в интернете. Изготовить самостоятельно такой инвентарь также возможно. О характеристиках некоторого товара и создании удочки самостоятельно рассказано в материале.

Преимущества и недостатки электронной удочки

От обыкновенной зимней снасти описываемое устройство отличается наличием электронного блока. Он воспроизводит движение мормышки и прослеживает сигналы клёва. Различные производители наделяют инструмент особым функционалом.

• Безусловные преимущества устройства:
• автоматизация частоты колебаний;
• выбор режимов вибрации;
• сигнализация клёва.

Благодаря этим данным рыболов может пользоваться одновременно несколькими снастями и быть уверенным в увеличении качества улова.

• Существующие недостатки удочки:
• время работы ограничено (прямая связь с зарядом батареи);
• разряжение на морозе;
• изменить параметры игры мормышки и подтянуть её к поверхности воды можно лишь вручную.

В остальном инструмент удобен, он облегчает зимнюю ловлю.

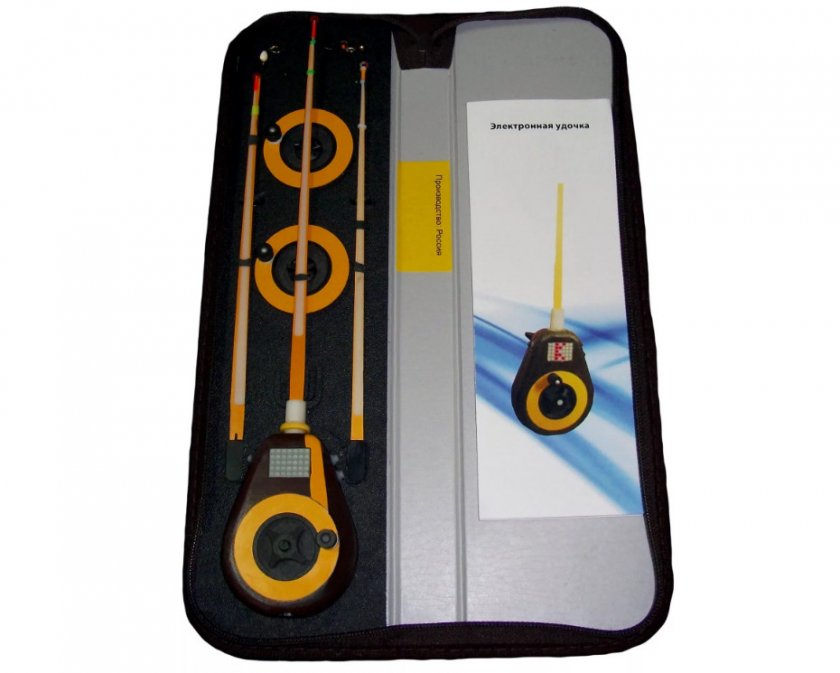

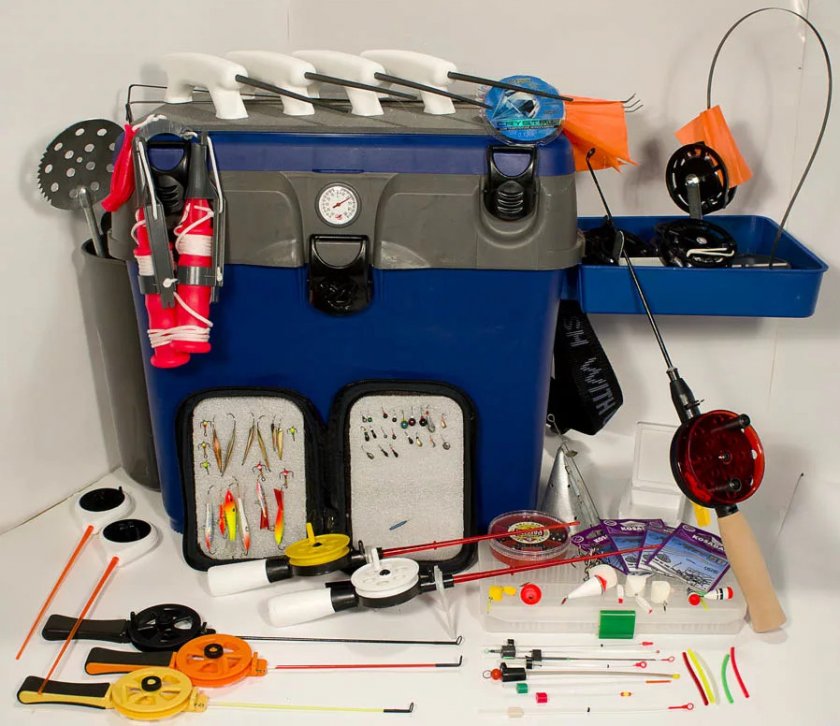

Снасти для удочки

Комплектация устройств обычно такова:

• само устройство;
• подставка-тренога;
• шестик (хлыст);
• чехол для хранения.

Эти части вы можете приобрести сразу при покупке удочки. Необходимо иметь запасные батареи, подходящие к определённой модели. В основном служат они долго — до месяца и дольше при активной ловле. Сам инструмент должен быть изготовлен из морозостойких материалов. Остальные опции подбираются на вкус рыболова: регулировка параметров, дополнительные функции, наличие подробного электронного табло. Стоит обратить внимание на возможность работы в энергосберегающем режиме.

Удочки также должны соответствовать критериям:

• надёжного торможения;
• прочности и гибкости хлыстика.

Снасти могут быть:

• поплавочными (удилище, катушка, хлыст и кивок, поплавок);
• с мормышкой (шестик 10–15 см, катушка, кивок — важный элемент);
• с блесной;
• с балансиром.

Первые выбираются для работы с поплавком и грузилом для ловли в отвесном состоянии или донной рыбалки. Вторые — для активной рыбалки на некрупную рыбу. А третьи и четвёртые нужны для серьёзного дела — охоты на подводного хищника.

Как ловить на электронную удочку

Пользоваться электронной удочкой может научиться рыбак и впервые. Нужно следовать общей для многих моделей инструкции:

1. Сначала снасть следует включить. Воспользуйтесь кнопкой. Внимание: продолжительное нажатие изменяет рабочий режим.
2. Далее обратите внимание на прочие кнопки — они способны менять функциональные параметры.
3. При выборе постоянства колебаний можно изменять их частоту. В таком случае информация о поклёвах может быть исключена.
4. В случае перевода в состояние постоянного покоя отключаются вибрации. Сигнализация о клёве будет включена (световая либо звуковая).
5. Также существует параметр переменного колебания: рыболов самостоятельно регулирует длительность вибраций и состояния покоя.
6. Прочие функции установлены изначально производителем и являются положительными для качественной и интересной работы рыболова.

Как сделать удочку своими руками

Интерес к созданию удочек вполне оправдан не только финансовой стороной, впрочем, снасть стоит недорого (2,5–3,5 тыс. руб.). Выполнить изделие несложно, имея нужные детали, а сделать его можно довольно быстро. Ниже представлен простейший пример. Существует множество подобных и отличающихся способов, каждый из которых обладает определёнными достоинствами, но и имеет особую сложность выполнения. Начать можно с подручных средств.

Видео: Самодельная электронная зимняя удочка

Что нужно для изготовления

Для выполнения прибора понадобятся:

• электрическая зубная щётка (или зажигалка такого типа, или электромассажёр);
• хлыстик;
• экструдированный пенополистирол (около 20 см²);
• кивок, мормышка, леска;
• полотно ножовки;
• макетный или перочинный нож;
• шило.

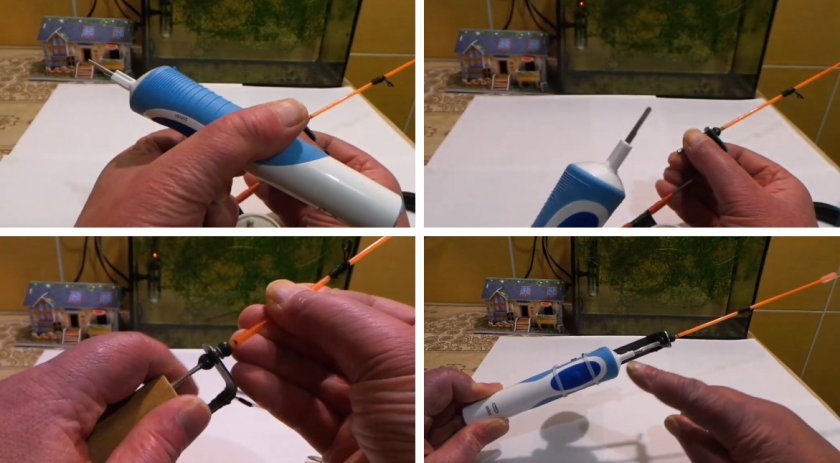

Технология

Следовать нужно такой инструкции:

1. Срежьте часть щётки с ворсом.
2. Из пенополистирола вырежьте мотовильце для лески.
3. Затем сделайте шилом по отверстию и в ручке щётки, и по центру мотовильца.
4. Через эти прорези соедините обе части мягкой проволокой.
5. С того края бывшего зубного инструмента, который был обрезан, выполните прорезь (отверстие) для прикрепления шестика, а его можно вклеить.
6. Затем к хлыстику нужно приделать кивок.
7. В мотовильце следует зарядить большой запас лески.
8. Теперь проденьте леску в прорезь на кивке и привяжите мормышку.
9. Включите готовый инструмент: вибрации его однотонные. Смело исследуйте на опыте изготовленную снасть.

Умельцы изготавливают аккуратные варианты, детали которых аккуратно встроены в подходящую форму. Часто такие рыбаки применяют микроконтроллеры — их можно приобрести всех видов, например, из популярного давно и до сегодняшнего времени конструктора Arduino. Используются блютус-модули, сервоприводы, состоящие из мотора и редуктора. Удобство применения таких готовых элементов в том, что они программируются и гарантируют поддержку и регулировку параметров вибрации изделия.

Виды самодельных электронных удочек

Вариантов изготовленных самостоятельно зимних электроудочек существует немало, каждый мастер может задать особую характеристику. Но главное при создании инструментов своими руками — их функциональность. Работа на морозе, трение поверхностей, практичность — непросто учесть все эти показатели.

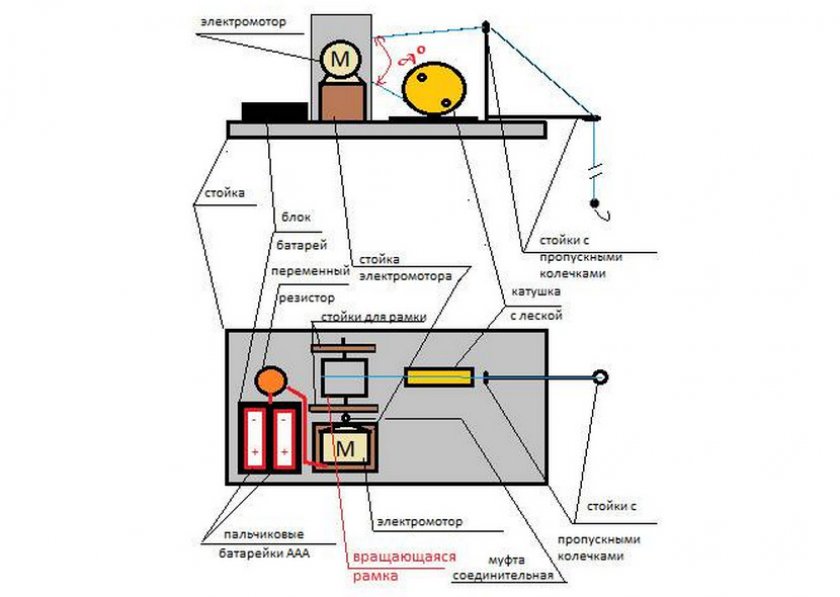

С вращающейся рамкой

Такой вариант нуждается в источнике постоянного тока в виде аккумуляторных батарей по 1,5 V. Батарейный отсек можно использовать от нерабочих приборов. От батарей направляют провода на переменное сопротивление, а затем — на электромотор (например, из ненужной игрушки). Благодаря регулировке скорости вращения мотора стабилизируется и частота колебаний мормышки. Мотор вращает рамку, которую нужно правильно отцентрировать. Соединены эти детали муфтой. Через вращаемую рамку перекидывается леска — получается готовый прибор.

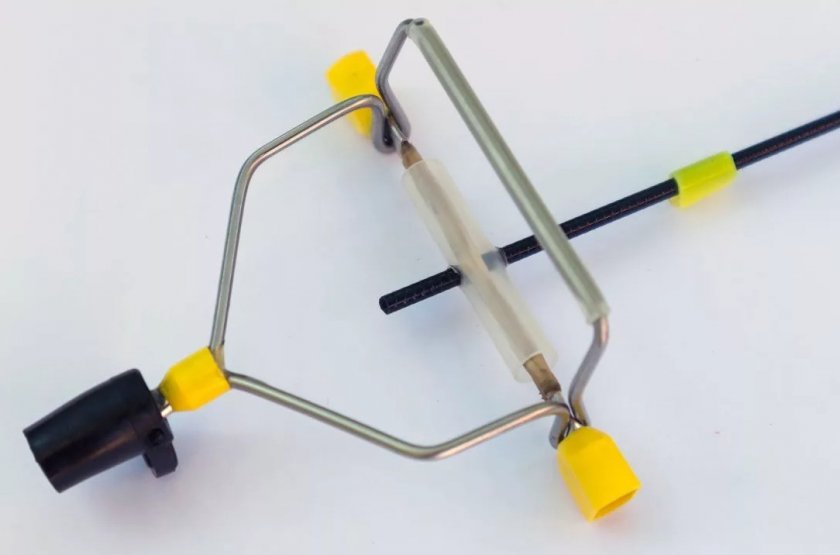

Кивок «Арбалет»

Сигнализатором поклёва является похожая на арбалет конструкция. Она изготавливается из таких деталей:

• отрезка проволоки до 40 см (диаметр — до 2 мм);
• резинки авиамодельной;
• силиконового кембрика;
• термоусадочных трубок, ниток, клея, эпоксидной смолы (ими можно крепить проволочную рамку к хлыстику);
• кивка.

Резинка крепится на рамку и выполняет амортизирующую роль. Конструкцию подобного типа рыбаки выполняют по-своему, из любых материалов, основная схема, напоминающая стреляющее орудие, остаётся одна.

Для ловли по течению

Такой тип требует меньшей амплитуды вибраций, потому что рассчитан на крупную рыбу и движущийся поток воды.

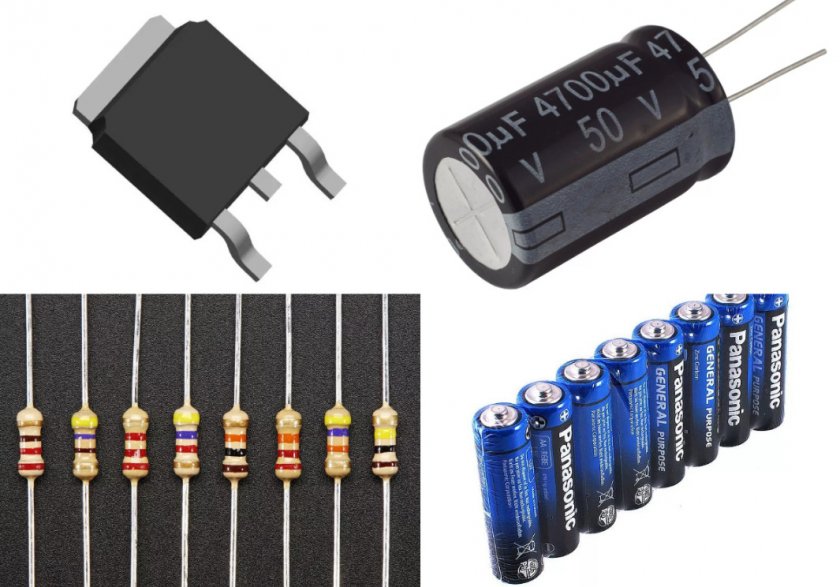

В схеме такой снасти используются:

• 4 транзистора;
• 2 электролитических конденсатора;
• 6 резисторов;
• 4 аккумулятора пальчикового вида.

Очень важно облачить сложную начинку водонепроницаемым материалом, от которого не будут и руки мёрзнуть.

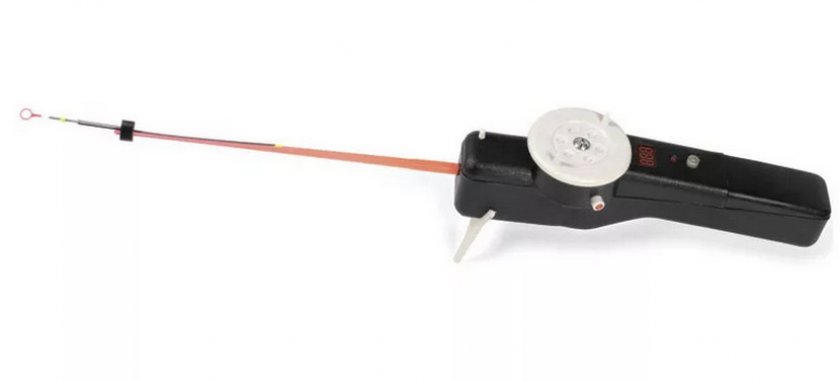

Лучшие модели для зимней рыбалки

Для ознакомления с популярными моделями достаточно рассмотреть удочки «Емеля» и «Удача» компаний «Пирс» и «Мегатекс». Они оснащены полезным функционалом и удобны в применении. Похожих вариантов много, а именно эти устройства пользуются спросом и всегда есть в наличии в магазинах.

«Емеля-3»

Электроудочка серии №3 имеет такие достоинства:

• автоподсечка с регулируемой рыболовом задержкой;
• звуко- и светосигнализация поклёва;
• автоподмотка лески;
• электронный измеритель глубины.

Модель оснащена жидкокристаллическим дисплеем.

«Удача-4»

Эта электронная удочка для зимней рыбалки отличается:

• удобством намотки лески;
• светодиодным экраном;
• информацией о режимах и параметрах, выведенных на дисплей;
• данными о частоте колебаний, чувствительности информатора клёва, глубине погружения мормышки, температуре воздуха, которые также выведены на экран.

Все показатели и опции устанавливаются и настраиваются вручную.

Удобное приспособление для сигнализации процесса поклёва, которое можно приобрести в спецмагазинах, пользуются популярностью у любителей зимней рыбалки. Самодельный вариант может быть и самым простым, и с продуманной схемой. Электронная удочка — полезный инструмент. Она создаёт стабильную вибрацию, информирует о процессе рыбака, привлекает рыбу. Если вы используете сразу несколько снастей в разных лунках, сигнализатор клёва вам пригодится особо.

Электронная зимняя удочка

В наше время электронные приборы внедряются везде, чтобы облегчить жизнь людей. Рыбалка тому не исключение. Электронная удочка для зимней рыбалки может очень помочь рыболову зимой, взяв на себя часть функций. Многие рыболовы уже оценили возможности этого устройства и с удовольствием практикуют использование такой удочки вместо классического варианта мормышечного удилища.

Внешне электронная удочка похожа на обычную зимнюю удочку. У электронной удочки имеется специальный блок, который отвечает за игру приманки и сигнализирует о поклевке.

Что же из себя представляет зимняя удочка

Электронная зимняя удочка – это инструмент для ловли рыбы зимой. Рыболов может сам задать режим и частоту колебания мормышки. Многие путают этот вариант ловли рыбы с браконьерским способом ловли на электроудочку. У зимней электронной удочки совсем другой механизм работы.

Принцип работы

Зимняя рыбалка предполагает поддерживание определённого количества колебаний приманки в минуту (300-400). Когда у рыболова несколько лунок, это практически невозможно. В этом случае электронная удочка – это лучший вариант. Рыболов сам выставляет частоту колебаний (от 100 до 500 раз в минуту) и ждет сигнала о поклевке. Кроме этих основных функций электронной зимней удочки, некоторые варианты могут дать рыболову информацию о:

1. Температуре воды в водоеме.

2. Расстоянии до дна водоема.

При использовании электронной зимней удочки колебания не зависят от поведения рыболова. Его забота в этом случае только в настройке параметров устройства. При необходимости можно перенастроить параметры и рыбачить дальше.

Выбор электронной зимней удочки

Выбор электронной удочки, как и любого приспособления для ловли рыбы требует внимательного и вдумчивого подхода. Необходимо обратить внимание на такие особенности при покупке устройства:

1. Выбирая удочку для зимней рыбалки, обратите внимание на то, на сколько хватает заряда батареек. Чтобы не получилось так, что вы пришли на рыбалку, а через 5 минут заряд закончился.

2. Лучше предпочесть электронную удочку с несколькими режимами анимации. Кто знает, какое настроение будет у рыбы в день вашей рыбалки. Пробуя разные варианты «игры», вы, в итоге, найдете тот, который нужно.

3. Опытные рыболовы рекомендуют использовать электронную удочку для зимней рыбалки с сигналом о поклевке. Это позволит вам спокойно отлучаться для проверки других лунок.

4. Приобретая устройство для зимней ловли, лучше позаботиться сразу об удобстве его установки. В этом случае очень пригодится специальный штатив. На нем удочка будет надежно закреплена и никуда не денется.

5. На качестве удочки лучше не экономить. Приобретая электронную зимнюю удочку, лучше избегать китайских производителей.

Популярные варианты электронных зимних удочек

Хорошо зарекомендовали себя в кругу рыболов эти модели:

1. Зимняя электронная удочка «Удача». Производитель – Мегатекст. Не имеет внешних отличий с обычной удочкой. Имеет небольшой вес – всего 50 грамм. Влагоустойчива. Удочка выполнена из синтетического сырья. По своим свойствам оно напоминает пенопласт. Не тонет в воде. Зимняя электронная удочка «Удача» оснащена шестиком, который можно снимать и устанавливать при необходимости другой. На ней предусмотрено использование 3 режимов колебаний. Есть такой режим, когда можно одновременно использовать и электронные колебания и ручные. Время работы на одном заряде – 1000 часов.

2. Зимняя удочка «Емеля». Производится компанией Пирс. Также как и «Удача» имеет небольшой вес и характеристики, необходимые для ловли рыбы зимой. Шестик имеет встроенный сторожок, датчик, а также блок управления. Шестик можно менять при необходимости. Имеет 2 режима вибрации. Происходит автоматическое выключение после 5 часов непрерывной работы.

3. «Фишмагнит-2». «Продвинутая» модель для рыбалки в зимнее время года. Имеет съёмный шестик. При необходимости можно снимать и устанавливать другой. Удочка имеет специальную ножку для удобства расположения на водоеме. На «Фишмагните-2» предусмотрено 8 режимов колебаний. Такое количество режимов порадует рыболова и поможет выбрать тот, который необходим для ловли нужной рыбы. Сырье, из которого изготовлена удочка, является влагостойким. Вес в сборке – 50 грамм. Зимнюю электронную удочку «Фишмагнит-2» можно использовать до -40 С.

Эти варианты зимних электронных удочек являются самыми популярными среди рыболовов. Те, кто уже попробовал ловить на такую удочку, уже вряд ли откажутся от ее преимуществ. Она действительно облегчает жизнь рыболова и делает зимнюю рыбалку более приятной.

Оснастка электронной удочки для зимней рыбалки

Внешне зимняя электронная удочка ничем не отличается от обычной удочки. Отличием ее от стандартного зимнего удилища – наличие специального блока (электронного), который обеспечивает вибрацию удочки и сигнализирует о поклевке. В комплект зимней электронной удочки входят:

– мотовилице для лески;

Рыбалка на электронную удочку

Рыбалка на такую удочку заключается в установке приспособления на специальную подставку, выбор режима и ожидания поклевки рыбы. Интересен, конечно, сам процесс возникновения колебаний, которые нужно понимать. Разные виды рыб интересуется разными типами вибраций. В этом случае от режима зависит результат рыбалки.

Преимущества и недостатки

К преимуществам зимней электронной удочки можно отнести:

1. Главное преимущество зимней электронной удочки – у рыболова буквально «развязываются» руки. Он меньше устает, больше времени на отдых и созерцание природы.

2. Автоматизм колебаний. Это играет огромную роль в анимации рыбы. Электронное устройство не «устанет», а это является залогом постоянных колебаний.

3. Выбор различных режимов колебаний поможет найти нужный для анимации нужной рыбы. От этого напрямую зависит результативность улова.

4. Сигнализатор поклевки позволят рыболову отлучиться к другой лунке без опасения пропустить поклевку.

1. Ограничение времени работы. Оно зависит от заряда батареек. В холодное время года заряд падает гораздо быстрее, чем в теплое время.

2. Как ни странно, но недостатком считается отсутствие контакта руки рыболова с возможной поклевкой.

3. Использовать удочку можно только в одном положении. Изменить его можно только при непосредственном участии рыболова.

Некоторые умельцы приноровились самостоятельно изготавливать зимние электронные удочки. Нужно сказать, что здесь не требуется особого ума и сноровки. Необходимо понимание действия этих удочек, или опыт других рыболовов. При желании подобную удочку можно легко изготовить самому.

Электронная зимняя удочка JArduino

Описание электронной удочки

В открытие этого сезона зимней рыбалки заказали мне электронную зимнюю удочку. Задача совсем не сложная. И, пожалуй, электронная зимня удочка — это один из самых простых проектов, которые мне приходилось делать за последние несколько лет.

Удочка предназначена для минимизации такой рутинной операции, как игра мормышкой: нажал на кнопку, удочка приводит в движение хлыстик, и мормышка вибрирует.

Кроме этого, было записано несколько типов игры, которые переключаются второй кнопкой по кругу.

Удочка имеет два режима: ручной и автоматический. В случае ручного режима, удочка вибрирует пока кнопка зажата. Автоматический режим позволяет включить удочку, положить, и спокойно пить чаек, греть пальцы и т.д.

Электронная удочка собрана на базе платы Ардуино Nano и самого дешевого китайского серво моторчика.

Схема сборки электронной зимней удочки

Как же устроеная электронная зимняя удочка… Ниже приведена схема сборки удочки, а также демо-прошивка.

Сердцем устройства является плата ардуино нано с микроконтроллером на борту. Также кдочка имеет две кнопки и один сервомоторчик:

Схема сборки на макетной плате

Также рекомендуется добавить электролитический конденсатор на 470мкФ по линии питания серво.

Светодиод с резистором на 220Ом — по желанию. Он пригодится для световой индикации работы удочки: например, в демо-версии, вспышка светодиода раз в 5 сек. покажет, что удочка работает.

Принципиальная схема

Дополнительно можно добавить светодиод. Он покажет, что удочка работает.

Прошивка для электронной удочки

Как установить прошивку — читайте.

Демо-версия бесплатна и имеет несколько предустановленных режимов игры, показанных на видео. С ее помощью вы можете попробовать свои силы в самостоятельной сборке.

Полная ( платная ) версия позволяет записывать самому любую игру. Память удочки позволяет записать режимы игры на все случаи жизни.

Также, любой купивший прошивку, будет получать все обновления прошивки бесплатно. В следующем сезоне в удочку будут добавлены следующие функции:

• Сигнализатор поклевки
• Настройка игры через Bluetooth
• Цветная световая индикация
• Автоподсекатель

Как купить зимнюю удочку

На данный момент я не занимаюсь производством и сборкой удочек. Я лишь предоставляю только программу («прошивку») для микроконтроллера, которую высылаю по электронной почте после оплаты.

Приобрести полную версию программы ( прошивки ) зимней удочки сегодня можно всего за 290 руб.

Обращаю Ваше внимание, что цена за аналоги в сборе начинается от 3500 руб.!

Гораздо дешевле будет сделать всё самому. Детали можно купить почти в любом магазине радиоэлектроники по месту жительства или в Интернет-магазине, например, в https://amperkot.ru/ , https://www.chipdip.ru/ и мноих других.

По вопросу приобретения прошивки пишите на адрес электронной почты, указанный на странице контактов.

Вот ссылки на необходимые электронные компоненты для покупки в одном из популярных Интернет-магазинов:

Также детали можно купить и на Алиэкспресс, где они обойдутся гораздо дешевле (однако срок доставки составит порядка 1 месяца):

Часто задаваемые вопросы об электронной удочке

• И как улов?

Ловит хорошо. Но многое зависит от пользователя.

• Я не умею паять. Вы можете спаять мне удочку?

Могу, но за отдельную плату.

• Я не хочу собирать удочку сам. Вы можете прислать мне собранную?

Я не занимаюсь сборкой удочек. Либо мне это не выгодно, либо цена будет совсем неконкурентной.

Но зато у вас есть возможность сделать это самим, бесплатно, в свое свободное время, а заодно и приобрести полезные навыки.

• Чем отличается платная версия от демо?

Демоверсия не позволяет программировать собственные режимы работы.

Кроме того, купив прошивку 1 раз вы получаете право на бесплатное получение усовершенствованных версий в дальнейшем. Ловим каждый сезон улучшенной версией бесплатно.

• Мне не понятна схема сборки. Можете мне ее объяснить?

Я не даю бесплатных консультаций, но зато даю бесплатно схему сборки и инструкцию. Данную удочку уже собрали десятки людей. Уверен, что при должном желании, у Вас тоже все получится.

• Можно ли копировать прошивку удочки с одной удочки на другую?

Демоверсию можно. Платную – нельзя.

• Можете ли вы прислать INO файл своей прошивки?

Нет, исходный код не предоставляется.

• Я собрал удочку, но прошить ее не получается. Что делать?

У меня на сайте есть вполне внятная инструкцию как прошивать мои поделки.

Если инструкция и комментарии к ней не помогают, напишите в комментариях. Я обязательно отвечу.

• Серво-мотор еле крутит, жужжит или работает нестабильно.

Серво нужны стабильные 5V. Серво потребляет немалый ток, который обычные батарейки не дают! Необходимо использовать либо блок литиевых аккумуляторов, либо, проще всего, хороший павер банк для мобильника на 2A. Также очень поможет электролитический конденсатор на 470мкФ по линии питания серво.

• Зачем в схеме светодиод?

Для красоты . Кроме этого, его редкое помигивание дает понимание, что устройство по-прежнему работает.

Видео-демонстрация работы электронной зимней удочки

A post shared by Евгений (@jarduino.ru) on Jan 9, 2020 at 10:57am PST

Ссылки на детали для сборки электронной зимней удочки

Arduino Nano

Купить у проверенных поставщиков:

Серводвигатель Servo SG90 9g

Ссылки на проверенных продавцов:

Если есть вопросы или предложения — пишите в комментариях. Для личной связи — посетите страницу Контакты.

Post navigation

10 Replies to “Электронная зимняя удочка JArduino”

а можно скетч с расширением .ino посмотреть.

Конечно, можно! Но он очень простой:

16 числа попробую изложить мои мысли.Спасибо..

Питание 3,7v Регулировка частоты POT1 и амплитуды POT2 переменным сопротивлением 10ком (куплены) Включение сенсорной кнопкой (есть ттр 223 готовый модуль ) Всю схему ему не включить хотя бы приостановить работу мк. контроллера Это дя того чтобы поменять снасти ,перейти на новое место ловли и т.д.А батарейка будет устанавливаться перед ловлей и извлекаться после . Режим А.
Непрерывные колебания без пауз. (При повороте удочки , ртутный датчик наклона RTUT1 останавливает работу режима А. ) Как здесь https://youtu.be/4MHGOY0XBvI

Режим Б .https://youtu.be/ImnXeXntEDQ
Колебания с паузами.+ работа сигнализатора поклевки во время пауз. Включается это режим RTUT2 В этом режиме длительность игры KN1 и длительность паузы KN2 устанавливаются независимо друг от друга ( по 5 значений в каждом )
KN1 — тактовая кнопка для переключения времени колебаний в режиме Б. 5 значений — 0,2,4,6, 8 секунд.
KN2- тактовая кнопка для переключения времени паузы в режиме Б. 5 значений — 2,4,15,30,60 секунд.
KN3 — тактовая кнопка для настройки чувствительности сигнализатора поклевки в режиме Б.4 значений от 0,1,2,3, на увеличения чувствительности. Если бы эта кнопка могла регулировать громкость зумера это сказка ,так как звук зумера может доставать рыбаков.Длительность звучания наверное 1 сек .
Силовая часть:
Прошивка:
SPI — 6 выводов для перепрошивки мк Atmega8 в корпусе TQFP32.
Управление катушкой происходит через микросхему L9110 (Н-МОСТ в корпусе SOP8).
Ну вот примерно так, может что вы подскажите.Вопрос а можно ли вместо трёх тактовых кнопок использовать одну или это из области фантастики ?. Серж.

А куда делся комментарий?

Все комментарии на месте )

Дополнение вместо 3 кнопок надо 2 .Прислали часть работы оказалось нужен кварц а это занимает
место .Вопрос сколько времени займёт написание этой программы и с могли бы это сделать вы.?
Больше двух месяцев идёт процес .

Не-не, я не гонюсь за малым размером. Меня больше привлекает функционал. Подходящие удочки с пустой ручкой есть, и они вмещают в себя всё и даже место остается.

Особенности и конструкция зимней электо удочки

Здравствуйте уважаемые читатели. В этой статье, мы поговорим о интересной снасти для зимней рыбалки под названием Электронная удочка. Оказывается, на сегодняшний день существуют возможности полностью автоматизированной игры мормышкой во время ловли со льда! Для тех, кто еще об этом не слышал – представляем вниманию электронную зимнюю удочку «Удача».

Почему возникла мысль о создании подобной снасти?

Многие рыболовы в определенный период своего рыбацкого опыта хотят осваивать безмотыльную ловлю, которая часто бывает более эффективной чем ловля с наживкой. Однако добиться равномерной игры мормышкой под силу далеко не многим, особенно в условиях мороза, и когда удильник нужно долго время держать на весу в вытянутой руке.

По этой причине некоторые умельцы давно пытались изобрести устройство, которое бы могло передавать удильнику колебания без вмешательства рыболова. Например, при помощи резонансной работы системы грузил, что приводило к утяжелению удочки и повышенной ее громоздкости.

Принцип работы и особенности электронных удочек для зимней рыбалки.

Эти проблемы с успехом были решены в электронном удильнике. Внешне он очень подобен уже ставшей традиционной « зимней удочке балалайке », но на этом сходство и заканчивается, а дальше идут практически одни преимущества. В основе конструкции лежит создание амплитудных колебаний разной частоты, которые придают дрожание удильнику, что, в свою очередь, напрямую отражается на игре мормышки.

Новые электронные версии снабжены несколькими режимами работы, благодаря которым возможности рыболова значительно расширяются. Кроме того, «умный» хлыстик теперь может самостоятельно менять амплитуду своих колебаний.

Их диапазон представлен в таком формате:

• минимум 1 движение за 4 секунды,

• максимум – до 10 колебаний в 1 секунду.

Зимние удочки от фирмы «Мегатекс» имеют очень компактные размеры, учитывая функциональность заложенного в них электро оборудования – всего лишь 80х60х25 мм. Корпус удильника обладает повышенной влагостойкостью и плавучестью. Такую удочку рыбе трудно будет затащить под лед, да и электронная начинка надежно защищена.

В катушке корпуса есть выемка для хранения катушки с запасом лесы, а сам корпус изготовлен из вспененного материала. Такая удобная зимняя электро удочка оборудована 3-мя кнопками управления, из которых кнопка включения удочки и выбора режима работы расположена на корпусе слева. Кнопки на правом боку меняют режим колебаний, частоту и длительность пауз, а также чувствительность сигнализатора.

Функциональность

Чтобы предостеречь рыболова от случайного включения клавиш (например, во время транспортировки), предусмотрена их электронная блокировка. Если в течение двух часов не происходит нажатие клавиш удильника, то они блокируются. После включения удочки удача, происходит звуковой сигнал, а выбор режима работы мы осуществляем при помощи клавиши питания.

Чтобы включить режим сигнализатора поклевки, надо удерживать эту клавишу вплоть до наступления третьего звукового сигнала. Изменить чувствительность, как и другие параметры удочки с электронным кивком можно при помощи клавиш «плюс» и «минус». Критерии изменения чувствительности сигнала могут быть полезны при поклевках осторожной рыбы, например, леща.

Чтобы достичь режима прерывающихся колебаний, нам следует удерживать ту же клавишу до начала 4-го звукового сигнала. Опять же, длительность колебаний и пауз мы можем менять самостоятельно. Одновременно может функционировать и сигнализатор поклевки.

На видео можно более подробно посмотреть режимы работы как все функционирует.

Переходим к покупке

В комплектацию такой удочки входит:

1. сама удочка
2. тренога (подставка)
3. шестик
4. чехол
5. инструкция по эксплуатации вместе с гарантийным талоном

Производитель предоставляет 12-месячную гарантию на произведенный им товар, в течение которой изделие может быть заменено аналогичным, в случае вины со стороны изготовителя.

Однако, согласно отзывам многих счастливых обладателей такого приспособления, удочка действительно получилась не просто надежной, но и доказала свою эффективность.

Схема зимней удочки удача предусматривает питание от 2-х батареек (таблеток) CR2025, которые дают возможность непрерывной работы как минимум 1000 часов. Кроме того, изделие может выдерживать до 40 градусов мороза.

Цена подобной удочки не окажется неподъемной для вашего бюджета, зато с лихвой окупится через несколько выходов на лед, радуя обладателя превосходным настроением и увесистыми уловами.

Во всяком случае, такая снасть с успехом заслужила свое право на место в рыбацком ящике.

Если Вы по прочтении этой статьи, уже озадачены вопросом, где купить электронную зимнюю удочку, то я так же озадачен вместе с вами) Шучу конечно. Заказать и купить ее можно в любом интернет магазине. Цены колеблются от 2 до 3 тыс. руб. На это буду заканчивать, ни хвоста вам, ни чешуи!

В завершении статьи рекомендую к просмотру видео: зимняя рыбалка в Карелии (Кумжа 5 кг.).

Принципы работы электронной зимней удочки

Электронная зимняя удочка может стать серьёзным подспорьем рыболову на зимних рыбалках, высвободив часть времени и взяв на себя функции выполнения игры мормышкой с фиксированием сигнала поклёвки. В наше время наличие умного и действенного электронного прибора во многих сферах деятельности человека не редкость и рыбалка не исключение. Одним из таких примеров и является данное приспособление.

Определённая часть рыболовов зимников, уже прочувствовала на личном опыте преимущества электронного аналога зимней мормышечной снасти, а для тех, кому эта тема ещё незнакома, мы посоветуем вникнуть в суть представленной далее статьи с прицелом на дальнейший переход к практическим действиям использования такой автоматизированной зимней помощницы.

Описание электронной удочки

По внешнему виду электронная удочка для зимней рыбалки схожа с обычной балалайкой, зарекомендовавшей себя идеальным вариантом мормышечной зимней снасти. Отличие автоматизированного удильника, в наличии специального электронного блока, наделяющего прибор опциями, позволяющими воспроизводить игру мормышкой и контролировать и передавать сигналы поклёвки.

В остальном же комплектация снасти полностью совпадает с обычной зимней удочкой, состоящей из мотовильца для хранения лески, хлыстика, подставки, отреза монофильной нити, кивка и непосредственно самой мормышки. Применение удочек на практике привело рыболовов к единому мнению, что всё-таки основной функцией автоматизированного приспособления является поддержание заданных рыболовом параметров частоты и амплитуды колебаний мормышки.

Особенности

К особенностям такого рода удилищ можно отнести сам процесс возникновения вибраций и их дальнейший механизм передачи на приманку, поданную в зону ловли. Таким образом, вибрационные движения могут быть созданы за счёт колебания кивка, корпуса удочки или вибрации хлыстика. Эти особенности влияют на конструкцию прибора, поэтому модели различных производителей имеют серьёзные отличия как по внешнему виду, так и по принципу своего действия. К тому же каждый бренд наделяет снасть отличающимся от конкурентов функционалом, который имеет особенности в управлении, что в принципе не является чем-то незаурядным и достаточно быстро осваивается даже начинающим рыболовом.

Преимущества

Несомненно, что любой автоматизированный прибор имеет значимые преимущества в сравнении со своим начальным прототипом – так и в электронной удочке. К основному преимуществу относят автоматизацию частоты колебаний, что полностью исключает субъективный фактор движений руки рыболова, не отличающихся скрупулёзностью и постоянством в режиме своей работы. Немаловажным преимуществом является возможность выбора различных режимов вибрации, что влияет на оптимальный подбор анимации приманки, а следовательно, и увеличивает улов. Кроме параметров игры функционал зимней электронной удочки имеет сигнализаторы передачи поклёвки, что позволяет рыболову рыбачить на несколько снастей одновременно без боязни пропустить долгожданную поклёвку.

Недостатки

Для объективности в оценке приспособления стоит отметить ряд недостатков снасти и прежде всего это ограниченное время работы, зависящее от заряда батарейки, которая должна работать при минусовых температурах, что, как известно, сопряжено с быстрой разрядкой, а следовательно, прекращением функционирования прибора. Также стоит сказать об игре мормышкой лишь в одном горизонте воды, который можно поменять только при непосредственном участии рыболова. Каких-либо других серьёзных недостатков отметить сложно, ведь работа данной снастью не утомляет от постоянной тряски рукой рыбака, что происходит при лове обычной балалайкой.

Популярные модели

Из предлагаемых рынком рыболовных товаров затруднительно выделить лучшую модель, ведь различие опций даёт право рыболову решать какой именно ему нужен инструмент для комфортного ведения ловли. Для ориентира мы представим наиболее распространённые и уже имеющие репутацию надёжного товара электронные зимние удильники. Три популярные модели:

1. Фирма Мегатекс с вариантами снасти «Удача» в четырёх видах исполнения и «Улитка» выпускаемая в трёх вариациях.
2. Бренд Пирс со своим зимним ловчим прибором «Емеля», имеющем три разновидности.
3. Зимняя электронная удочка Фишмагнит-2 в классическом и люксовом варианте.

Электронная зимняя удочка своими руками

Не такой уж и редкостью является электронная удочка для зимней рыбалки, сделанная своими руками. Пытливый ум рыболова смог решить и эту проблему, приспособив под электронный прибор обыденные в быту вещи лишь слегка сделав их доработку способствующую ведению ловли.

Конечно же, самоделка не отличается наличием и разнообразием всевозможных полезных опций, но на практике даже такое орудие способно значительно упростить лов, автоматизировав основную его функцию, а именно непрерывную с одинаковой частотой и цикличностью работу кивка. В продолжение статьи мы покажем читателю, как собственноручно и недорого собрать пусть и примитивный, но действенный и практичный аналог электронной зимней снасти способной довести игру мормышки до полного автоматизма.

Что понадобится

Для изготовления автоматизированной версии зимней снасти проще всего выбрать направление сборки прибора на основе электрической зубной щётки. Приборчик для личной гигиены уже своими заводскими настройками гарантирует, что игра приманки будет вестись в одинаковом режиме вибраций полностью в автоматическом режиме. Кроме рабочей зубной щётки понадобится приобрести мягкий хлыстик и пару десятков квадратных сантиметров экструдированного плотного пенопласта. Кивок, леска и мормышка заимствуются без изменений из классической зимней удочки. Из инструментов позволяющих сделать работу достаточно иметь ножовочное полотно, острый перочинный ножик и шило.

Процесс изготовления

Процесс изготовления начинается с подготовки щётки под ручку удильника. Ножовочным полотном срезается головка щётки с ворсинками. Из пенопласта, посредством всё того же ножовочного полотна и ножика вырезается мотовильце для лески в виде формы схожей с мотовильцем удочки-балалайки. При помощи шила в ручке щётки и по центру мотовильца делаются отверстия, через которые посредством мягкой проволоки соединяются два элемента будущего электронного ловчего прибора. В обрезанной части щётки, в её торце, ножом и шилом устраивают отверстие для крепления хлыстика в тело ручки. Впоследствии, для надёжности, хлыстик можно вклеить.

К хлыстику монтируют кивок, а в мотовильце заряжают запас лески и продев в отверстие на кивке за неё вяжут перспективную мормышку. Включив прибор, вернее бывшую щётку, получаем однотонный вибрационный режим работы, постоянно анимирующий мормышку. Теперь лишь остаётся проверить снасть на практике.

Применение электронной снасти

Важно! Применение электронной снасти оправдано в периоды нестабильного клёва, когда рыболову приходится достаточно долго выманивать рыбу на поклёвку монотонной игрой мормышки.

Это кропотливый и утомительный процесс, а учитывая неблагоприятные погодные условия в виде сильного мороза, рыбалка не всегда может доставить ожидаемое удовольствие. Применение электронной снасти позволит вести лов на несколько орудий, что уже увеличит шансы на успех. К тому же подобрав оптимальный режим игры, рыболов при ловле автоматической снастью не утеряет её эксклюзивности в отличие от выполнения проводок руками.

Грамотно выбрав стратегию рыбалки с применением электронного прибора, удача гарантированно будет на стороне рыболова, избравшего себе в компаньоны такого помощника.

Источники:

http://sudak.guru/rybolovnye-prinadlezhnosti/osnastka-udochek/izgotovlenie-zimney-elektronnoy-udochki-dlya-rybalki-svoimi-rukami.html
http://fermer.blog/bok/rybovodstvo/zimnyaya-rybalka/snasti-dlya-zimney-rybalki/vidy-zimnih-udochek/15932-jelektronnaja-zimnjaja-udochka.html
http://kayak-market.ru/blog/obzor-udochek/elektronnaya-zimnyaya-udochka/
http://jarduino.ru/2019/12/10/winter-rod/
http://blogribaka.ru/osobennosti-konstruktsiya-zimnej-elekto-udochki.html
http://iarybak.ru/zimnyaya-rybalka/elektronnoia-udochka
